होम उत्पादकीलेस लॉकिंग असेंबलीZ16 मानक मोटाई 113 मिमी आस्तीन प्रकार विस्तार संयुक्त पावर लॉक

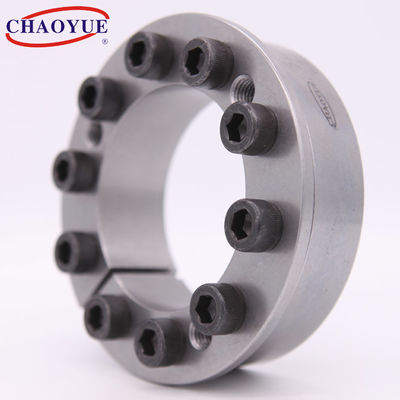

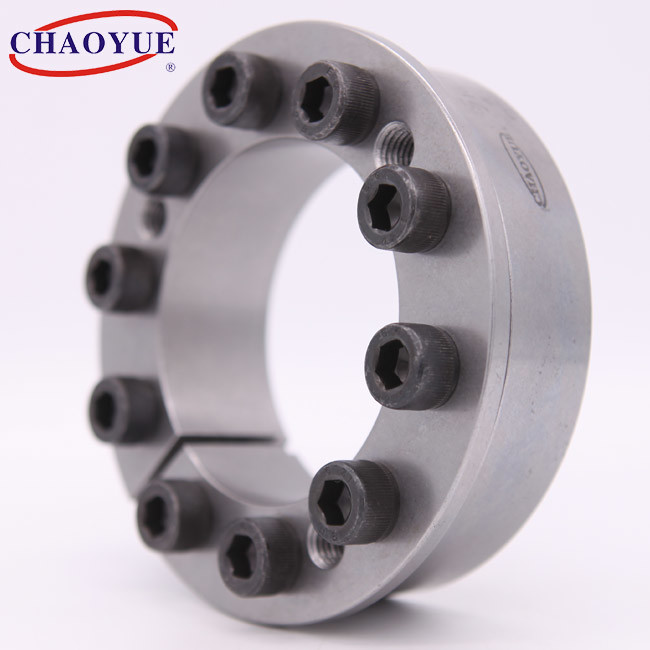

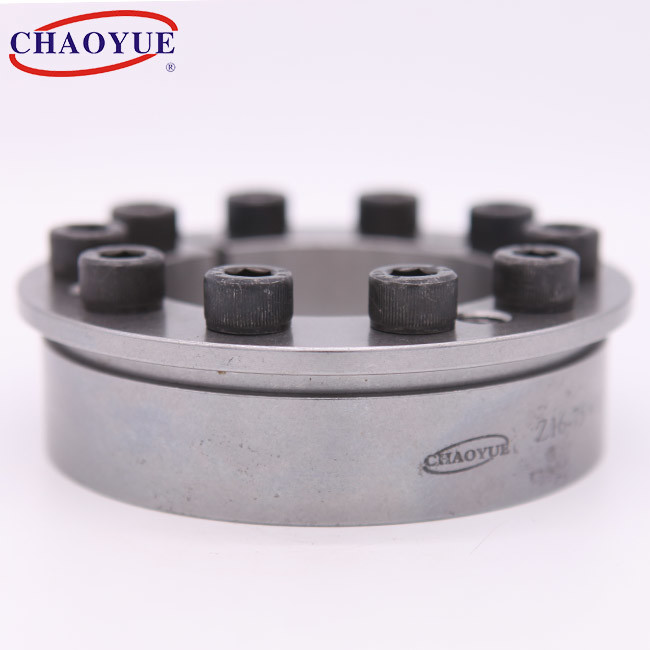

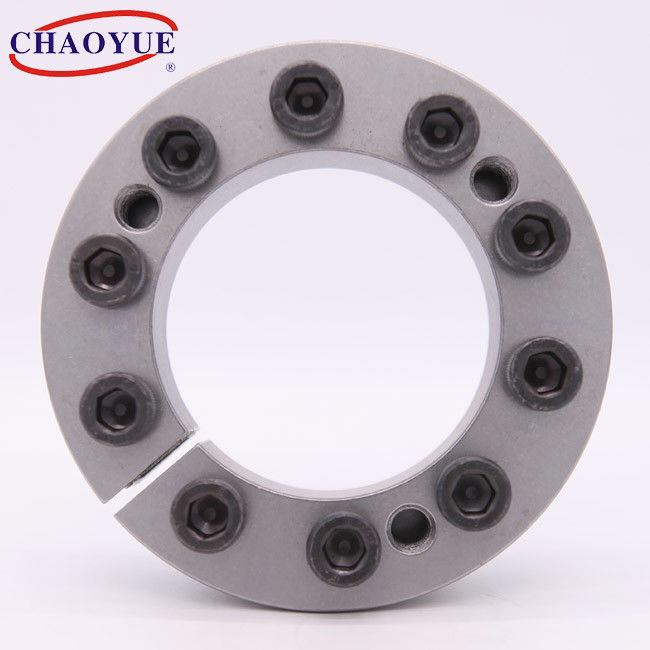

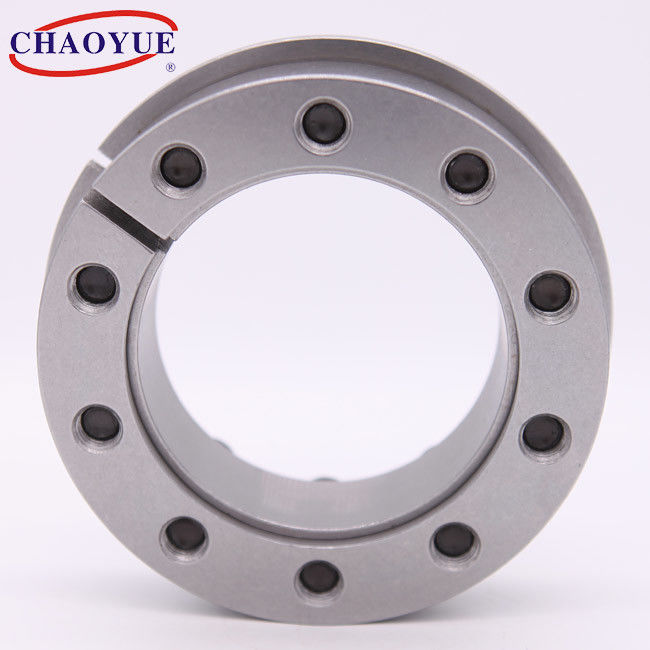

Z16 Standard Thickness 113mm Sleeve Type Expansion Joint Power Lock
Z16 Standard Thickness 113mm Sleeve Type Expansion Joint Power Lock Z16 Standard Thickness 113mm Sleeve Type Expansion Joint Power Lock Z16 Standard Thickness 113mm Sleeve Type Expansion Joint Power Lock Z16 Standard Thickness 113mm Sleeve Type Expansion Joint Power Lock

Z16 मानक मोटाई 113 मिमी आस्तीन प्रकार विस्तार संयुक्त पावर लॉक

उत्पाद विवरण:
उत्पत्ति के प्लेस: शानक्सी, चीन
ब्रांड नाम: CHAOYUE
मॉडल संख्या: Z16
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 पीसी
मूल्य: USD 10.00 - 1200.00 / pc
पैकेजिंग विवरण: कार्टन बॉक्स या लकड़ी का मामला उत्पादों के आकार पर निर्भर करता है
प्रसव के समय: 1 - 3 सप्ताह
भुगतान शर्तें: टी / टी
आपूर्ति की क्षमता: प्रति माह 500 पी.सी.
अब से संपर्क करें

विस्तार जानकारी
भीतरी व्यास: 20 - 600 मिमी बाहरी व्यास: 47 - 710 मिमी
मोटाई: 23 - 113 मिमी टोक़: 0.28 - 964 kN.m
पेंच: एम 6 - एम 24 वजन: 0.26 - 104 किलो
प्रमुखता देना:

Z16 मानक आस्तीन प्रकार विस्तार संयुक्त

,

मोटाई 113 मिमी आस्तीन प्रकार विस्तार संयुक्त

,

मोटाई 113 मिमी कॉलर शाफ्ट क्लैंप

उत्पाद विवरण

Z16 स्टैंडर्ड स्टील कीलेस पावर लॉक डिवाइस



Z16 मानक मोटाई 113 मिमी आस्तीन प्रकार विस्तार संयुक्त पावर लॉक 0





बढ़ते उदाहरण



Z16 मानक मोटाई 113 मिमी आस्तीन प्रकार विस्तार संयुक्त पावर लॉक 1





मौलिक आयाम [मिमी] पेंच चूहों से भरा हुआ दस्ता पर दबाव
[एन / मिमी2]		 हब पर दबाव
[एन / मिमी2]		 टाइटन बोल्ट का टॉर्क
[एनएम]		 वजन
[किलोग्राम]
घ घ ली ली1 ली2 ली3 ली4 घ1 नहीं टॉर्कः
[केएन · एम]		 अक्षीय ताकत
[केएन]
20 47 29 23 17 20 3 एम6 6 0.28 28 १८५ ९२ 17 0.26
22 47 29 23 17 20 3 एम6 6 0.31 28 168 ९२ 17 0.25
24 50 29 23 17 20 3 एम6 6 0.34 28 १५४ 87 17 0.28
25 50 29 23 17 20 3 एम6 6 0.35 28 १४८ 87 17 0.3
28 55 29 23 17 20 3 एम6 8 0.52 37 176 105 17 0.32
30 55 29 23 17 20 3 एम6 8 0.56 37 १६४ 105 17 0.31
35 60 29 23 17 20 3 एम6 9 0.74 42 १५८ 109 17 0.34
40 65 29 23 17 20 3 एम6 10 0.93 46 १५४ 111 17 0.38
45 75 36 28 20 24 4 एम8 8 1.56 69 170 122 41 0.64
50 80 36 28 20 24 4 एम8 9 2 ७८ १७२ 129 41 0.69
55 85 36 28 20 24 4 एम8 10 २.४ ८६ १७३ १३५ 41 0.75
60 90 36 28 20 24 4 एम8 10 2.6 ८६ १५९ १२७ 41 0.8
65 95 36 28 20 24 4 एम8 12 ३.४ १०४ 176 145 41 0.85
70 110 44 34 24 29 5 एम10 10 4.8 137 १७९ १३८ 83 1.56
75 115 44 34 24 29 5 एम10 10 5.15 137 167 १३२ 83 1.65
80 १२० 44 34 24 29 5 एम10 1 1 6.05 १५१ १७२ 139 83 1.73
85 125 44 34 24 29 5 एम10 12 7 १६४ 177 145 83 1.83
90 130 44 34 24 29 5 एम10 12 7.4 १६४ 167 140 83 1.91
95 १३५ 44 34 24 29 5 एम10 12 7.8 १६४ १५८ १३५ 83 1.99
100 145 50 38 28 33 5 एम12 1 1 10.3 207 १६६ १३५ 145 2.68
110 १५५ 50 38 28 33 5 एम12 1 1 11.4 207 १५१ १२६ 145 2.9
१२० 165 50 38 28 33 5 एम12 14 15.8 २६३ 176 १५१ 145 3.1
130 180 55 43 33 38 5 एम12 16 19.5 301 १६१ 134 145 4.25
140 190 55 43 33 38 5 एम12 16 21 301 १५० १२७ 145 4.5
१५० 200 55 43 33 38 5 एम12 १८ २५.४ 338 १५७ 136 145 4.8
160 २१० 55 43 33 38 5 एम12 20 30 376 १६४ 144 145 5
170 225 63 49 38 43 5 एम14 16 35 412 १५० 128 २३० 6.8
180 २३५ 63 49 38 43 5 एम14 १८ 41.8 464 १५९ १३८ २३० 7.1
190 २५० ७१ 57 46 51 5 एम14 21 51.4 541 १४८ 125 २३० 9.6
200 260 ७१ 57 46 51 5 एम14 24 62 619 १६१ 137 २३० 10
२२० २८५ 77 ६१ 50 55 5 एम16 20 ७८ 714 १५६ 133 355 12.7
240 305 77 ६१ 50 55 5 एम16 21 ९२ 770 १५४ 137 355 13.8
260 325 77 ६१ 50 55 5 एम16 24 112 860 १५९ 140 355 14.8
280 355 ९१ 72 60 65 5 एम18 24 145 १०३४ १५१ 129 485 २२.२
300 375 ९१ 72 60 65 5 एम18 २७ 175 ११६४ १५८ 137 485 23.6
320 405 105 85 72 77 5 एम20 २७ 242 १५१० १६२ 137 690 33.4
340 425 105 85 72 77 5 एम20 २७ २५७ १५१० १५३ १३१ 690 35.3
360 455 १२१ 99 ८४ 89 5 एम२२ 24 338 १८८० १५६ १३१ 930 49
380 475 १२१ 99 ८४ 89 5 एम२२ 24 360 १८९० १४८ १२६ 930 51.5
400 495 १२१ 99 ८४ 89 5 एम२२ 28 439 २१९३ १६३ 140 930 53.8
420 515 १२१ 99 ८४ 89 5 एम२२ 30 494 २३५० 167 145 930 56.3
440 545 137 113 ९६ १०१ 5 एम24 32 566 २५७२ १५३ 130 १२०० 74.8
460 565 137 113 ९६ १०१ 5 एम24 32 592 २५७२ 147 १२६ १२०० 77.8
480 585 137 113 ९६ १०१ 5 एम24 32 ६१७ २५७२ १४१ १२१ १२०० ८१
500 605 137 113 ९६ १०१ 5 एम24 36 723 २८९३ १५२ १३२ १२०० ८४
520 630 137 113 ९६ १०१ 5 एम24 36 752 २८९३ १४६ 128 १२०० 91.6
540 650 137 113 ९६ १०१ 5 एम24 36 781 २८९३ १४१ १३१ १२०० ९४.६
560 670 137 113 ९६ १०१ 5 एम24 40 900 3215 १५१ 133 १२०० 97.9
580 690 137 113 ९६ १०१ 5 एम24 40 932 3215 145 129 १२०० १०१
600 710 137 113 ९६ १०१ 5 एम24 40 964 3215 १४१ 125 १२०० १०४
