उत्पाद विवरण:
|
|
| उत्पत्ति के प्लेस: | शानक्सी, चीन |
|---|---|
| ब्रांड नाम: | CHAOYUE |
| मॉडल संख्या: | Z13 |
|
भुगतान & नौवहन नियमों:
|
|
| न्यूनतम आदेश मात्रा: | 5 पीसी |
| मूल्य: | USD 5.00 - 100.00 / pc |
| पैकेजिंग विवरण: | कार्टन बॉक्स या लकड़ी का मामला उत्पादों के आकार पर निर्भर करता है |
| प्रसव के समय: | 1 - 3 सप्ताह |
| भुगतान शर्तें: | टी / टी |
| आपूर्ति की क्षमता: | 1000 Pcs प्रति महीना |
|
विस्तार जानकारी |
|||
| भीतरी व्यास: | 20 - 180 मिमी | बाहरी व्यास: | 47 - 235 मिमी |
|---|---|---|---|
| मोटाई: | 42 - 73.5 मिमी | टोक़: | 0.54 - 66 केएनएम |
| पेंच: | एम 6 - एम 14 | वजन: | 0.51 - 10.66 |
| प्रमुखता देना: | एम 14 बोल्ट कीलेस लॉकिंग असेंबली,180 मिमी आईडी कीलेस लॉकिंग असेंबली,180 मिमी आईडी शाफ्ट लॉकिंग क्लैंप; |
||
उत्पाद विवरण

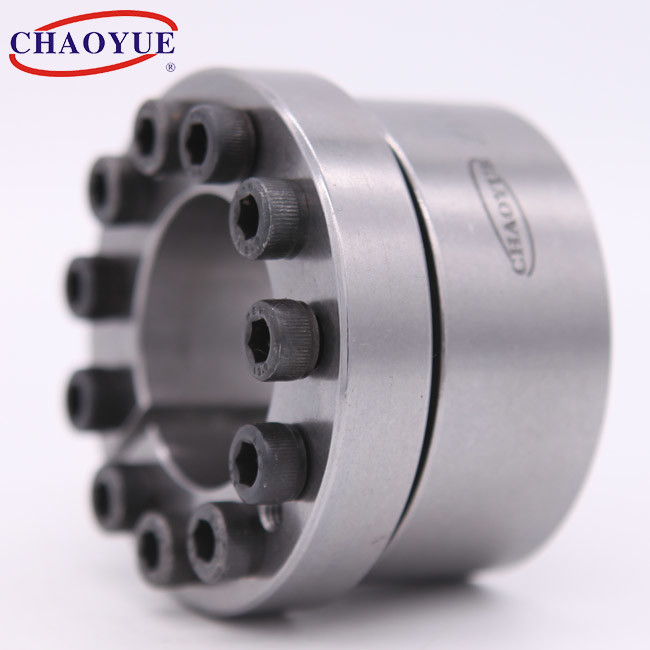

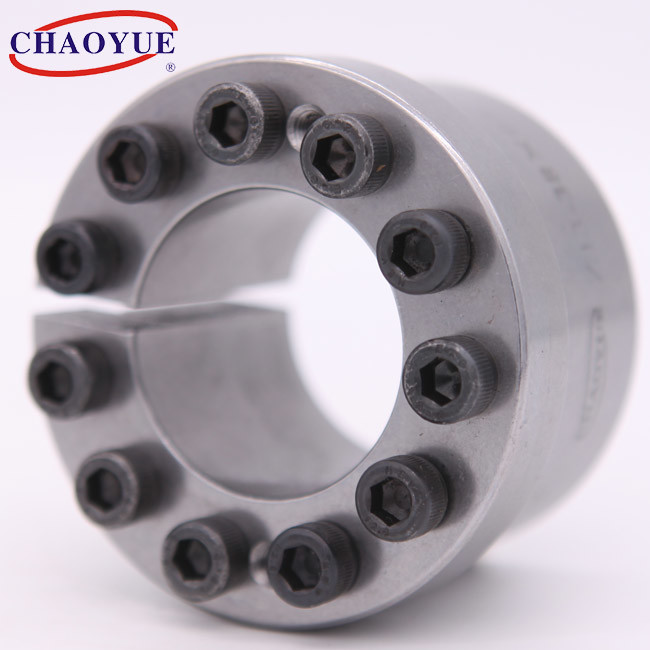

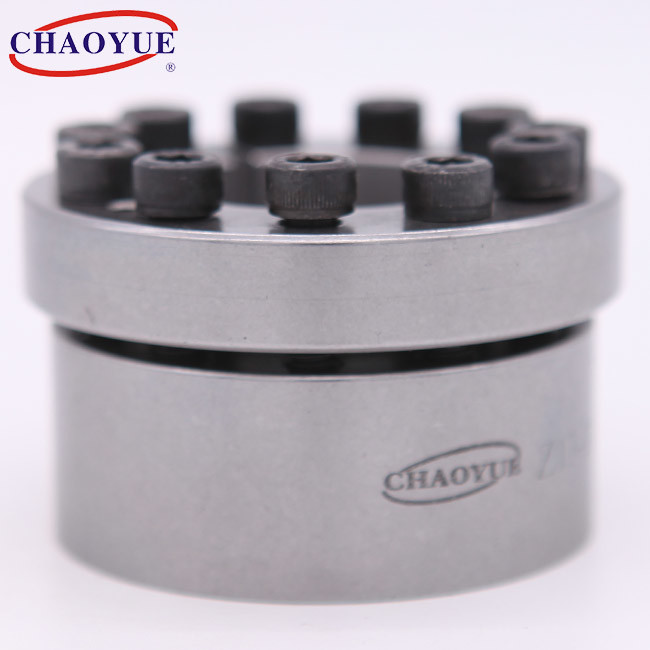

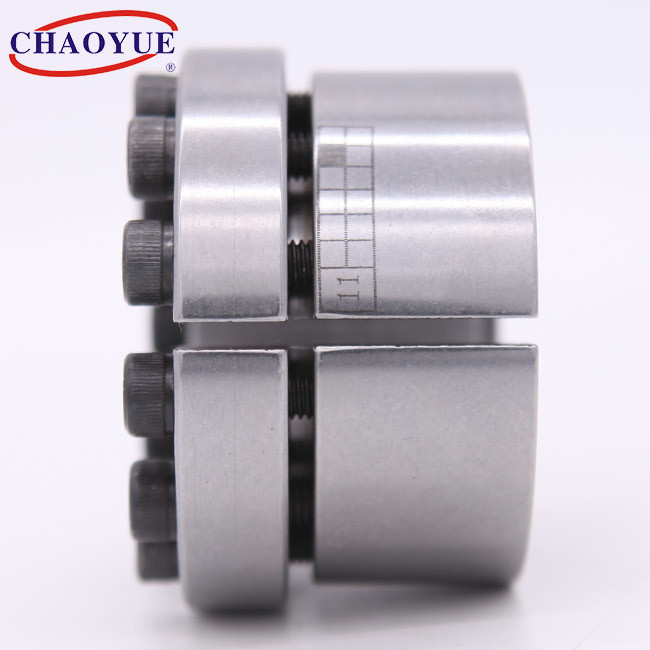

Z13 पावर ट्रांसमिशन शाफ्ट कीलेस लॉकिंग डिवाइस
बढ़ते उदाहरण
| मौलिक आयाम [मिमी] | पेंच | चूहों से भरा हुआ | दस्ता पर दबाव [एन / मिमी2] |
हब पर दबाव [एन / मिमी2] |
टाइटन बोल्ट का टॉर्क [एनएम] |
वजन [किलोग्राम] |
||||||||
| घ | घ | ली | ली1 | ली2 | ली3 | घ1 | घ1 | नहीं | टॉर्कः [केएन · एम] |
अक्षीय ताकत [केएन] |
||||
| 20 | 47 | 48 | 42 | 29 | 26 | 53 | एम6 | 7 | 0.54 | 54 | २७६ | 117 | 14 | 0.51 |
| 22 | 47 | 48 | 42 | 29 | 26 | 53 | एम6 | 7 | 0.6 | 54 | २५३ | ११८ | 14 | 0.53 |
| 24 | 50 | 48 | 42 | 29 | 26 | 56 | एम6 | 7 | 0.65 | 54 | २३० | 110 | 14 | 0.55 |
| 25 | 50 | 48 | 42 | 29 | 26 | 56 | एम6 | 7 | 0.68 | 54 | २२२ | 111 | 14 | 0.65 |
| 28 | 55 | 48 | 42 | 29 | 26 | ६१ | एम6 | 7 | 0.76 | 54 | 198 | 100 | 14 | 0.62 |
| 30 | 55 | 48 | 42 | 29 | 26 | ६१ | एम6 | 7 | 0.82 | 54 | १८६ | १०१ | 14 | 0.8 |
| 32 | 60 | 48 | 42 | 29 | 26 | 66 | एम6 | 1 1 | 1.31 | 82 | २६१ | 139 | 14 | 0.7 |
| 35 | 60 | 48 | 42 | 29 | 26 | 66 | एम6 | 1 1 | 1.44 | 82 | 240 | 140 | 14 | 0.81 |
| 38 | 65 | 48 | 42 | 29 | 26 | ७१ | एम6 | 1 1 | 1.56 | 82 | २२० | 129 | 14 | 0.77 |
| 40 | 65 | 48 | 42 | 29 | 26 | ७१ | एम6 | 1 1 | 1.64 | 82 | 209 | 129 | 14 | 1.33 |
| 42 | 75 | 59 | 51 | 34.4 | 30 | ८१ | एम8 | 6 | 2.13 | १०१ | २१३ | 119 | 41 | १.२४ |
| 45 | 75 | 59 | 51 | 34.4 | 30 | ८१ | एम8 | 6 | 2.28 | १०१ | 199 | 119 | 41 | 1.44 |
| 48 | 80 | 59 | 51 | 34.4 | 30 | ८६ | एम8 | 6 | २.४३ | १०१ | १८६ | 112 | 41 | 1.41 |
| 50 | 80 | 59 | 51 | 34.4 | 30 | ८६ | एम8 | 6 | २.५३ | १०१ | १७९ | 112 | 41 | 1.35 |
| 55 | 85 | 59 | 51 | 34.4 | 30 | ९१ | एम8 | 9 | 4.18 | १५२ | 244 | १५८ | 41 | 1.45 |
| 60 | 90 | 59 | 51 | 34.4 | 30 | ९६ | MM8 | 9 | 4.56 | १५२ | 224 | १४९ | 41 | 1.55 |
| 65 | 95 | 59 | 51 | 34.4 | 30 | 102 | एम8 | 9 | 4.94 | १५२ | 206 | १४१ | 41 | 1.67 |
| 70 | 110 | 66 | 56 | 45 | 40 | 117 | एम10 | 7 | 6.5 | १८६ | 176 | 112 | 83 | 2.61 |
| 75 | 115 | 66 | 56 | 45 | 40 | 122 | एम10 | 7 | 7 | १८६ | 165 | १०७ | 83 | 2.75 |
| 80 | १२० | 66 | 56 | 45 | 40 | १२७ | एम10 | 7 | 7.4 | १८६ | १५३ | 102 | 83 | 2.89 |
| 85 | 125 | 66 | 56 | 45 | 40 | १३२ | एम10 | 8 | 9 | २१३ | 165 | 112 | 83 | 3.04 |
| 90 | 130 | 66 | 56 | 45 | 40 | 137 | एम10 | 8 | 9.6 | २१३ | १५७ | 109 | 83 | 3.18 |
| 95 | १३५ | 66 | 56 | 45 | 40 | १४२ | एम10 | 10 | 12.6 | २६७ | १८५ | 130 | ९३ | 3.33 |
| 100 | 145 | 77 | 65 | 52 | 46 | १५३ | एम12 | 7 | 13.3 | 270 | १५३ | 105 | 145 | 4.62 |
| 110 | १५५ | 77 | 65 | 52 | 46 | १६३ | एम12 | 7 | 14.7 | 270 | 140 | 99 | 145 | 5 |
| १२० | 165 | 77 | 65 | 52 | 46 | १७३ | एम12 | 8 | १८.४ | 309 | 147 | १०७ | 145 | 5.37 |
| 130 | 180 | 77 | 65 | 52 | 46 | १८८ | एम12 | 10 | २५.१ | 388 | १७१ | १२४ | 145 | 6.46 |
| 140 | 190 | 87.5 | 73.5 | 58.5 | 51 | 199 | एम14 | 1 1 | 40.15 | 586 | २१३ | १५७ | २३० | 7.73 |
| १५० | 200 | 87.5 | 73.5 | 58.5 | 51 | 209 | एम14 | 12 | 47 | 639 | 217 | १६३ | २३० | 8.21 |
| 160 | २१० | 87.5 | 73.5 | 58.5 | 51 | २१९ | एम14 | १३ | 54.3 | 692 | २२० | 167 | २३० | 8.64 |
| 170 | 225 | 87.5 | 73.5 | 58.5 | 51 | २३४ | एम14 | 14 | 63 | ७४६ | 226 | १७१ | २३० | 10.14 |
| 180 | २३५ | 87.5 | 73.5 | 58.5 | 51 | 244 | एम14 | 14 | 66 | ७४६ | 212 | १६२ | २३० | 10.66 |
