होम उत्पादकीलेस लॉकिंग असेंबली1130 kN.m 710mm OD कीलेस लॉकिंग असेंबली हब दस्ता कनेक्शन

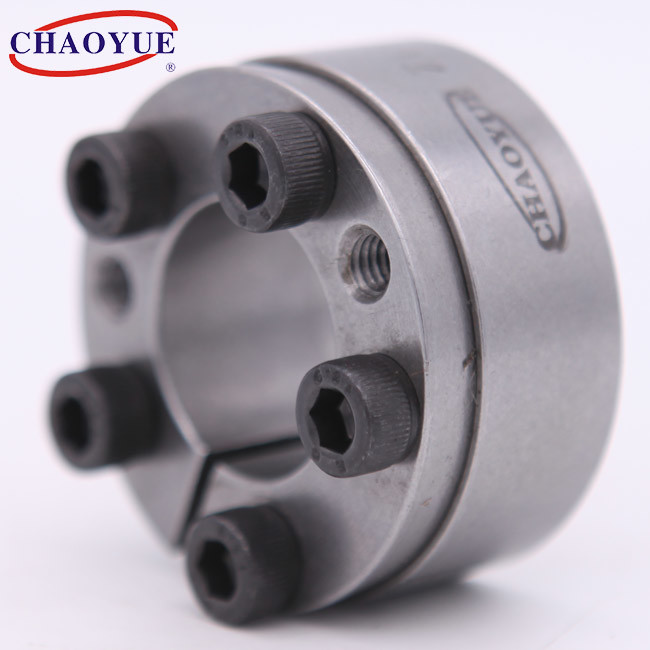

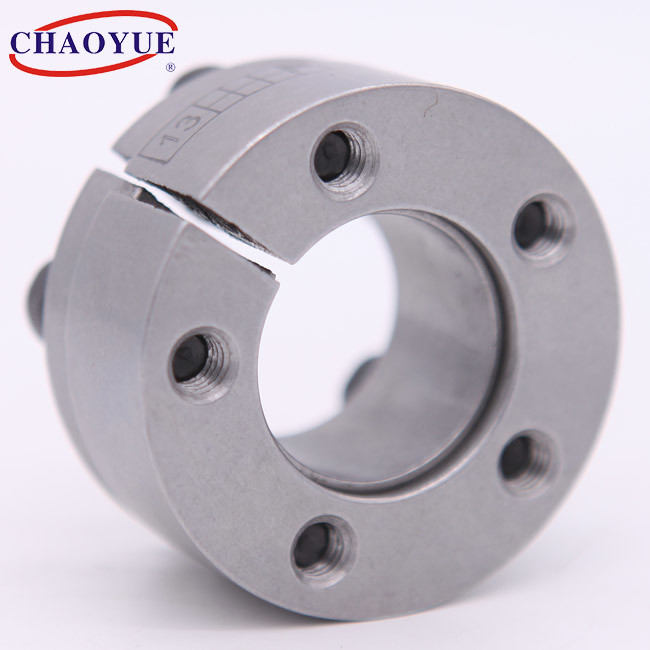

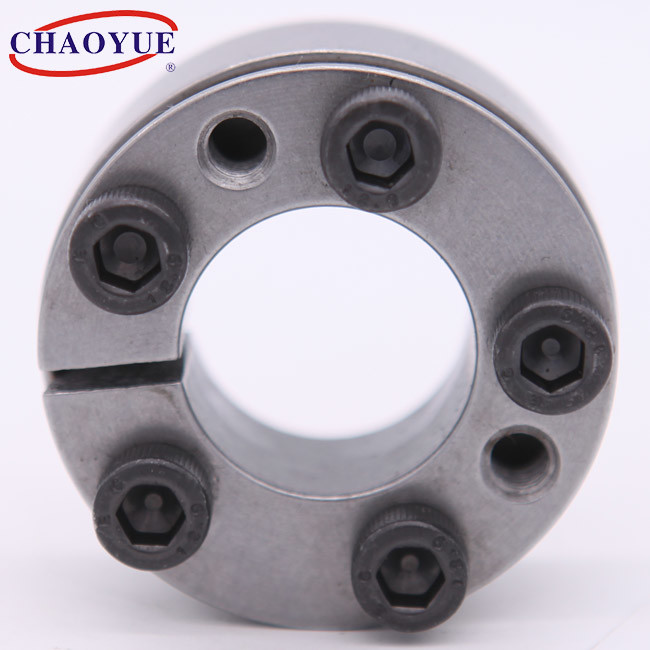

1130 kN.m 710mm OD Keyless Locking Assembly Hub Shaft Connection
1130 kN.m 710mm OD Keyless Locking Assembly Hub Shaft Connection 1130 kN.m 710mm OD Keyless Locking Assembly Hub Shaft Connection 1130 kN.m 710mm OD Keyless Locking Assembly Hub Shaft Connection

1130 kN.m 710mm OD कीलेस लॉकिंग असेंबली हब दस्ता कनेक्शन

उत्पाद विवरण:
उत्पत्ति के प्लेस: शानक्सी, चीन
ब्रांड नाम: CHAOYUE
मॉडल संख्या: जेड 15
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 पीसी
मूल्य: USD 10.00 - 1000.00 / pc
पैकेजिंग विवरण: कार्टन बॉक्स या लकड़ी का मामला उत्पादों के आकार पर निर्भर करता है
प्रसव के समय: 1 - 3 सप्ताह
भुगतान शर्तें: टी / टी
आपूर्ति की क्षमता: प्रति माह 500 पी.सी.
अब से संपर्क करें

विस्तार जानकारी
भीतरी व्यास: 20 - 600 मिमी बाहरी व्यास: 47 - 710 मिमी
मोटाई: 23 - 113 मिमी टोक़: 0.34 - 1130 केएनएम
पेंच: एम 6 - एम 24 वजन: 0.25 - 100.3 किग्रा
प्रमुखता देना:

1130 kN.m कीलेस लॉकिंग असेंबली

,

710mm OD कीलेस लॉकिंग असेंबली

,

1130 kN.m हब शाफ्ट कनेक्शन

उत्पाद विवरण

Z15 पावर ट्रांसमिशन पार्ट्स मैकेनिकल लॉकिंग डिवाइस



1130 kN.m 710mm OD कीलेस लॉकिंग असेंबली हब दस्ता कनेक्शन 0





बढ़ते उदाहरण



1130 kN.m 710mm OD कीलेस लॉकिंग असेंबली हब दस्ता कनेक्शन 1

मौलिक आयाम [मिमी] पेंच चूहों से भरा हुआ दस्ता पर दबाव
[एन / मिमी2]		 हब पर दबाव
[एन / मिमी2]		 टाइटन बोल्ट का टॉर्क
[एनएम]		 वजन
[किलोग्राम]
घ घ ली ली1 ली2 ली3 घ1 नहीं टॉर्कः
[केएन · एम]		 अक्षीय ताकत
[केएन]
20 47 29 23 17 20 एम6 5 0.34 34 242 १२१ 17 0.25
22 47 29 23 17 20 एम6 5 0.38 34 २२० १२१ 17 0.24
24 50 29 23 17 20 एम6 5 0.41 34 202 114 17 0.27
25 50 29 23 17 20 एम6 5 0.43 34 १९४ 114 17 0.29
28 55 29 23 17 20 एम6 6 0.6 42 207 १२४ 17 0.31
30 55 29 23 17 20 एम6 6 0.64 42 १९४ १२४ 17 0.3
35 60 29 23 17 20 एम6 7 0.9 51 १९४ 133 17 0.33
40 65 29 23 17 20 एम6 8 1.03 51 १९४ 140 17 0.37
45 75 36 28 20 24 एम8 6 १.८ 80 200 144 41 0.62
50 80 36 28 20 24 एम8 7 २.३ 80 २१० १५६ 41 0.67
55 85 36 28 20 24 एम8 8 2.9 १०७ 218 169 41 0.72
60 90 36 28 20 24 एम8 8 3.2 १०७ 200 160 41 0.77
65 95 36 28 20 24 एम8 9 3.8 १२० 208 १७१ 41 0.82
70 110 44 34 24 29 एम10 8 6 170 225 १७३ 83 1.5
75 115 44 34 24 29 एम10 8 6.4 170 २१० १६६ 83 1.59
80 १२० 44 34 24 29 एम10 8 6.8 170 १९७ १५९ 83 1.67
85 125 44 34 24 29 एम10 9 8.1 190 209 १७१ 83 1.76
90 130 44 34 24 29 एम10 10 9.6 २१० २१९ १८३ 83 1.84
95 १३५ 44 34 24 29 एम10 10 10.1 २१० 207 176 83 1.9
100 145 50 38 28 33 एम12 8 1 1 २२० 190 १५४ 145 २.५८
110 १५५ 50 38 28 33 एम12 9 14 २५० १९४ १६२ 145 2.79
१२० 165 50 38 28 33 एम12 10 17 280 198 170 145 3
130 180 55 43 33 38 एम12 12 23 350 190 १५८ 145 4.1
140 190 55 43 33 38 एम12 12 24 345 177 १५० 145 4.37
१५० 200 55 43 33 38 एम12 14 30 400 १९२ १६६ 145 4.63
160 २१० 55 43 33 38 एम12 15 35 440 १९३ 170 145 4.9
170 225 63 49 38 43 एम14 12 41 480 176 १५१ २३० 6.56
180 २३५ 63 49 38 43 एम14 14 51 56 १९४ 168 २३० 6.9
190 २५० ७१ 57 46 51 एम14 16 ६१ 640 177 १५० २३० 9.27
200 260 ७१ 57 46 51 एम14 १८ 72 700 190 १६२ २३० 9.7
२२० २८५ 77 ६१ 50 55 एम16 16 99 900 198 168 355 12.3
240 305 77 ६१ 50 55 एम16 16 १०८ 900 १८१ १५७ 355 13.3
260 325 77 ६१ 50 55 एम16 १८ 130 1000 १८८ 165 355 14.3
280 355 ९१ 73 60 65 एम18 १८ 170 १२०० 178 १५२ 485 २१.४
300 375 ९१ 73 60 65 एम18 20 200 १३५० १८४ 160 485 22.7
320 405 105 85 72 77 एम20 20 275 १७०० १८९ 160 690 32.2
340 425 105 85 72 77 एम20 20 २९० १७०० 178 १५२ 690 34
360 455 १२१ 99 ८४ 89 एम२२ 20 385 2000 १८१ १५२ 930 47.2
380 475 १२१ 99 ८४ 89 एम२२ 21 430 २२०० 180 १५३ 930 49.5
400 495 १२१ 99 ८४ 89 एम२२ 21 450 २२०० १७१ 147 930 51.8
420 515 १२१ 99 ८४ 89 एम२२ 24 545 2500 १८६ १६१ 930 54.2
440 545 137 113 ९६ १०१ एम24 24 660 3000 १८१ १५४ १२०० 72
460 565 137 113 ९६ १०१ एम24 24 690 3000 १७३ १४८ १२०० 74.9
480 585 137 113 ९६ १०१ एम24 24 720 3000 १६६ 143 १२०० 77.9
500 605 137 113 ९६ १०१ एम24 28 880 3400 १८६ १६२ १२०० 80.8
520 630 137 113 ९६ १०१ एम24 28 915 3400 १७९ १५५ १२०० 88.1
540 650 137 113 ९६ १०१ एम24 28 950 3400 १७२ १५० १२०० 91.1
560 670 137 113 ९६ १०१ एम24 30 १०६० 3700 178 १५६ १२०० 94.2
580 690 137 113 ९६ १०१ एम24 30 ११०० 3700 १७२ १५२ १२०० 97.3
600 710 137 113 ९६ १०१ एम24 30 ११३० 3700 १६६ १४८ १२०० 100.3
