उत्पाद विवरण:
|
|
| उत्पत्ति के प्लेस: | शानक्सी, चीन |
|---|---|
| ब्रांड नाम: | CHAOYUE |
| मॉडल संख्या: | Z14 |
|
भुगतान & नौवहन नियमों:
|
|
| न्यूनतम आदेश मात्रा: | 30 पीसी |
| मूल्य: | USD 3.00 - 20.00 / pc |
| पैकेजिंग विवरण: | कार्टन बॉक्स या लकड़ी का मामला उत्पादों के आकार पर निर्भर करता है |
| प्रसव के समय: | 1 - 3 सप्ताह |
| भुगतान शर्तें: | टी / टी |
| आपूर्ति की क्षमता: | 5000 पीसी प्रति माह |
|
विस्तार जानकारी |
|||
| भीतरी व्यास: | 14 - 65 मिमी | बाहरी व्यास: | 25 - 72 मिमी |
|---|---|---|---|
| मोटाई: | 26 - 35 मिमी | टोक़: | 64 - 1265 एनएम |
| पेंच: | एम 4 - एम 8 | वजन: | 0.091 - 0.46 |
| प्रमुखता देना: | 72 मिमी ओडी विस्तार संयुक्त आस्तीन,1265 एनएम टोक़ विस्तार संयुक्त आस्तीन,72 मिमी ओडी शाफ्ट हब कनेक्शन: |
||
उत्पाद विवरण

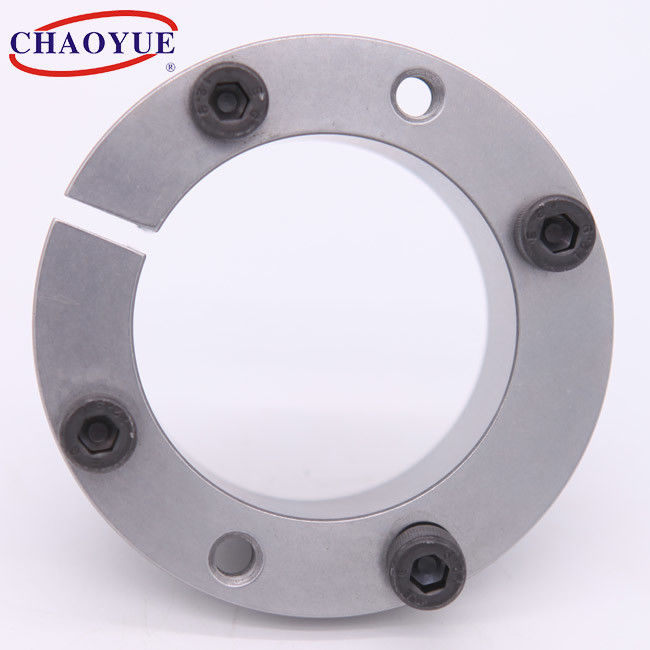

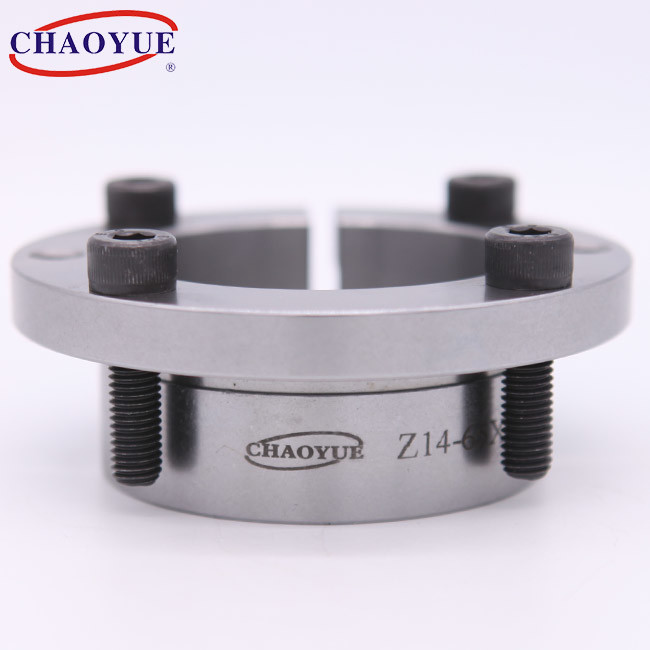

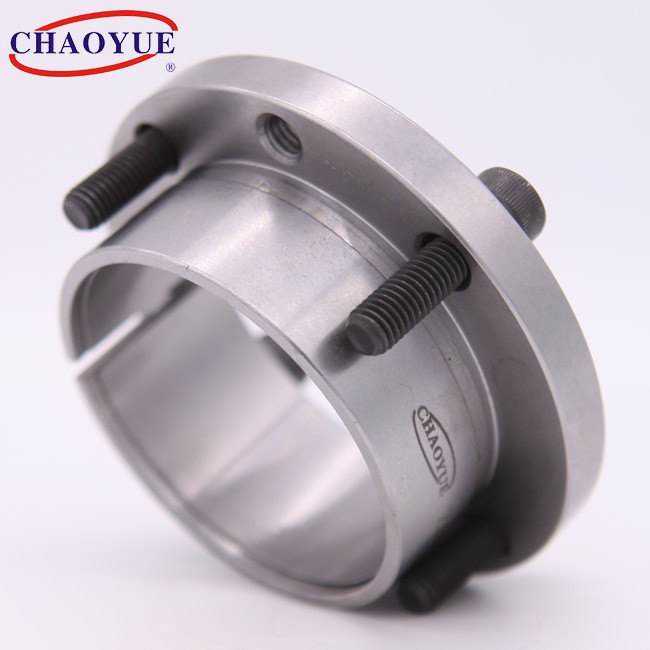

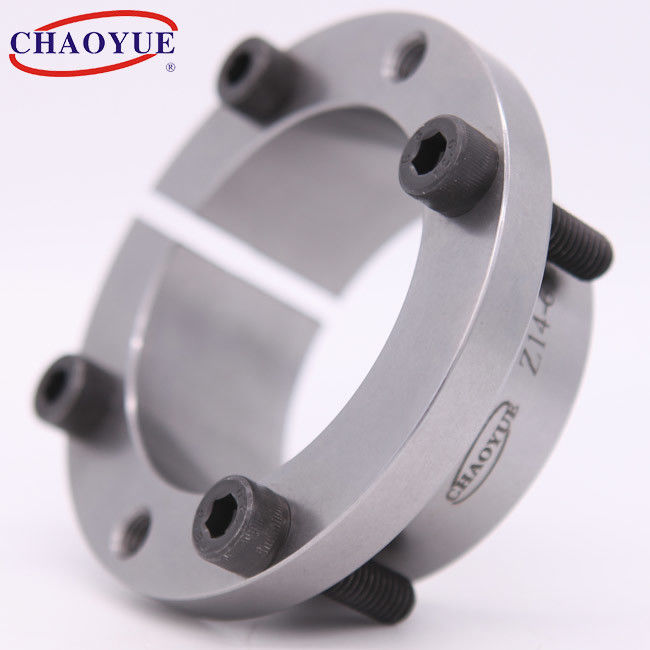

Z14 स्प्रिंग लोडेड क्लैंप मैकेनिज्म कीलेस लॉकिंग रिंग
बढ़ते उदाहरण
| मौलिक आयाम [मिमी] | पेंच | चूहों से भरा हुआ | दस्ता पर दबाव [एन / मिमी2] |
हब पर दबाव [एन / मिमी2] |
टाइटन बोल्ट का टॉर्क [एनएम] |
वजन [किलोग्राम] |
|||||||||
| घ | घ | घ1 | घ2 | ली | ली1 | ली2 | ली3 | घ1 | नहीं | टॉर्कः [एनएम] |
अक्षीय ताकत [केएन] |
||||
| 14 | 25 | 42 | 33 | 30 | 26 | 20 | 16 | एम 4 | 4 | 64 | 9.2 | 109 | ६१ | 2.9 | 0.091 |
| 16 | 25 | 42 | 33 | 30 | 26 | 20 | 16 | एम 4 | 4 | ७४ | 9.2 | 95 | ६१ | 2.9 | 0.082 |
| १८ | 25 | 42 | 33 | 30 | 26 | 20 | 16 | एम 4 | 4 | 82 | 9.2 | 85 | ६१ | 2.9 | 0.072 |
| 19 | 25 | 42 | 33 | 30 | 26 | 20 | 16 | एम 4 | 4 | 87 | 9.2 | 80 | ६१ | 2.9 | 0.068 |
| 20 | 30 | 50 | 39 | 31 | 26 | 20 | 16 | एम5 | 4 | १५० | 15 | १२४ | 82 | 6 | 0.113 |
| 22 | 30 | 50 | 39 | 31 | 26 | 20 | 16 | एम5 | 4 | 165 | 15 | 113 | 82 | 6 | 0.11 |
| 24 | 30 | 50 | 39 | 31 | 26 | 20 | 16 | एम5 | 4 | 180 | 15 | १०४ | 82 | 6 | 0.088 |
| 25 | 36 | 55 | 45 | 31 | 26 | 20 | 16 | एम5 | 4 | १८७ | 15 | 100 | 69 | 6 | 0.144 |
| 28 | 36 | 55 | 45 | 31 | 26 | 20 | 16 | एम5 | 4 | २१० | 15 | 89 | 69 | 6 | 0.121 |
| 30 | 36 | 55 | 45 | 31 | 26 | 20 | 16 | एम5 | 4 | 225 | 15 | 83 | 69 | 6 | 0.105 |
| 32 | 42 | 62 | 51 | 33 | 28 | 20 | 16 | एम5 | 4 | 240 | 15 | 77 | 59 | 6 | 0.2 |
| 35 | 42 | 62 | 51 | 33 | 28 | 20 | 16 | एम5 | 4 | 260 | 15 | ७१ | 59 | 6 | 0.173 |
| 36 | 42 | 62 | 51 | 33 | 28 | 20 | 16 | एम5 | 4 | 270 | 15 | 69 | 59 | 6 | 0.162 |
| 38 | 44 | 66 | 54 | 34 | 28 | 20 | 16 | एम6 | 4 | 400 | 21.2 | ९३ | 80 | 10 | 0.182 |
| 40 | 48 | 70 | 58 | 34 | 28 | 20 | 16 | एम6 | 4 | 425 | 21.2 | 88 | 73 | 10 | 0.223 |
| 42 | 48 | 70 | 58 | 34 | 28 | 20 | 16 | एम6 | 4 | 446 | 21.2 | 83 | 73 | 10 | 0.191 |
| 45 | 55 | 82 | 67 | 43 | 35 | 25 | 20 | एम8 | 4 | 875 | 38.9 | 115 | 94 | 25 | 0.4 |
| 48 | 55 | 82 | 67 | 43 | 35 | 25 | 20 | एम8 | 4 | 935 | 38.9 | १०७ | 94 | 25 | 0.35 |
| 50 | 62 | 89 | ७४ | 43 | 35 | 25 | 20 | एम8 | 4 | 974 | 38.9 | 103 | 83 | 25 | 0.5 |
| 55 | 62 | 89 | ७४ | 43 | 35 | 25 | 20 | एम8 | 4 | १०७० | 38.9 | 94 | 83 | 25 | 0.41 |
| 60 | 72 | 99 | ८४ | 43 | 35 | 25 | 20 | एम8 | 4 | ११६५ | 38.9 | ८६ | ७१ | 25 | 0.58 |
| 65 | 72 | 99 | ८४ | 43 | 35 | 25 | 20 | एम8 | 4 | १२६५ | 38.9 | 79 | ७१ | 25 | 0.46 |
