उत्पाद विवरण:
|
|
| उत्पत्ति के प्लेस: | शानक्सी, चीन |
|---|---|
| ब्रांड नाम: | CHAOYUE |
| मॉडल संख्या: | Z5 |
|
भुगतान & नौवहन नियमों:
|
|
| न्यूनतम आदेश मात्रा: | 1 पीसी |
| मूल्य: | USD 60.00 - 2350.00 / pc |
| पैकेजिंग विवरण: | कार्टन बॉक्स या लकड़ी का मामला उत्पादों के आकार पर निर्भर करता है |
| प्रसव के समय: | 2 - 5 सप्ताह |
| भुगतान शर्तें: | टी / टी |
| आपूर्ति की क्षमता: | प्रति माह 500 पी.सी. |
|
विस्तार जानकारी |
|||
| भीतरी व्यास: | 100 - 600 मिमी | बाहरी व्यास: | 145 - 710 मिमी |
|---|---|---|---|
| मोटाई: | 65 - 200 मिमी | टोक़: | 14.4 - 1380 kN.m |
| पेंच: | एम 12 - एम 27 | वजन: | 4.1 - 170 कि.ग्रा |
| प्रमुखता देना: | 222kN.m शाफ्ट लॉकिंग डिवाइस,120mm मोटाई शाफ्ट लॉकिंग डिवाइस,222kN.m बिना चाबी के युग्मन |
||
उत्पाद विवरण

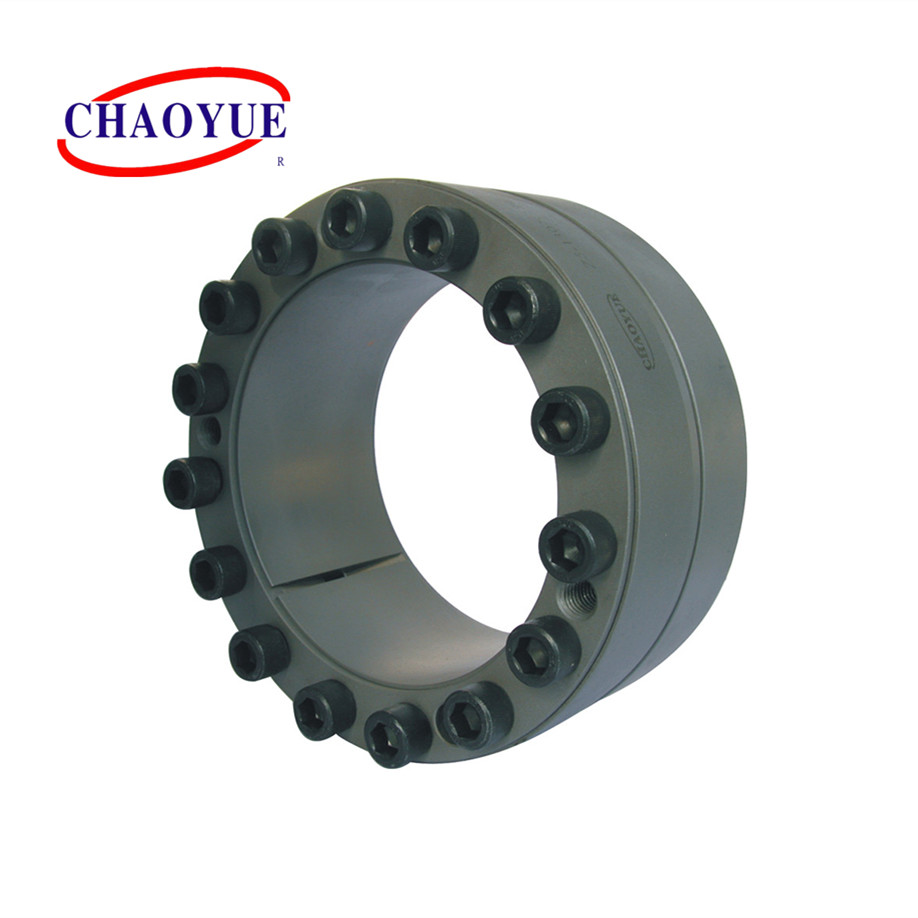

Z5 हैवी लोड स्टैंडर्ड शाफ्ट कीलेस पावर लॉकिंग असेंबली डिवाइस

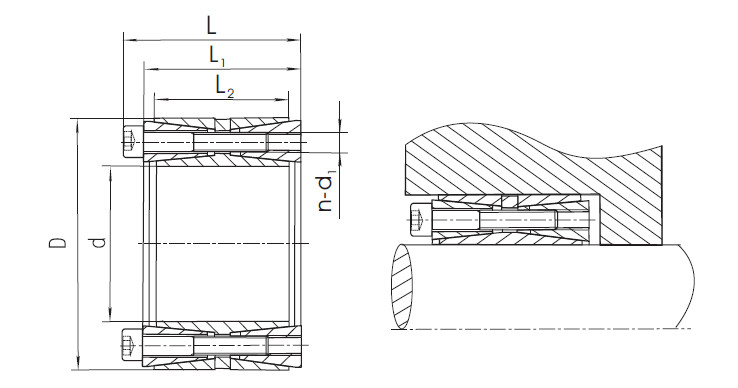

बढ़ते उदाहरण
| मौलिक आयाम [मिमी] | पेंच | चूहों से भरा हुआ | दस्ता पर दबाव [एन / मिमी2] |
हब पर दबाव [एन / मिमी2] |
टाइटन बोल्ट का टॉर्क [एनएम] |
वजन [किलोग्राम] |
||||||
| घ | घ | ली | ली1 | ली2 | घ1 | नहीं | अक्षीय ताकत [केएन] |
तोरुके [केएनएम] |
||||
| 100 | 145 | 77 | 65 | 60 | एम12 | 10 | २८८ | 14.4 | १९२ | १३२ | 145 | 4.1 |
| 110 | १५५ | 77 | 65 | 60 | एम12 | 10 | २८८ | 15.8 | 175 | 123 | 145 | 4.4 |
| १२० | 165 | 77 | 65 | 60 | एम12 | 12 | 346 | 20.8 | १९२ | 139 | 145 | 4.8 |
| 130 | 180 | ८६ | ७४ | ६८ | एम12 | 15 | 433 | 28.1 | १९३ | 139 | 145 | 6.5 |
| 140 | 190 | ८६ | ७४ | ६८ | एम12 | १८ | 519 | 36.3 | २१४ | १५७ | 145 | 7 |
| १५० | 200 | ८६ | ७४ | ६८ | एम12 | १८ | 519 | 39 | 200 | १५० | 145 | 7.4 |
| 160 | २१० | ८६ | ७४ | ६८ | एम12 | 21 | 606 | 48.5 | २१९ | 167 | 145 | 7.8 |
| 170 | 225 | 95 | ८१ | 75 | एम14 | १८ | 712 | ६०.६ | 215 | १६२ | २३० | 10 |
| 180 | २३५ | 95 | ८१ | 75 | एम14 | १८ | 712 | ६४.१ | 203 | १५५ | २३० | 10.6 |
| 190 | २५० | १०८ | 94 | 88 | एम14 | 20 | 792 | 75.2 | 178 | १३५ | २३० | 14.3 |
| 200 | 260 | १०८ | 94 | 88 | एम14 | 24 | 950 | 95 | 203 | १५६ | २३० | 15 |
| २१० | 275 | १२० | १०४ | 98 | एम16 | १८ | 970 | 102 | १८७ | १४२ | 355 | 17.5 |
| २२० | २८५ | १२० | १०४ | 98 | एम16 | १८ | 990 | 109 | १८३ | १४१ | 355 | 19.8 |
| 240 | 305 | १२० | १०४ | 98 | एम16 | 24 | १३१८ | १५८ | २२२ | 176 | 355 | २१.४ |
| २५० | 315 | १२० | १०४ | 98 | एम16 | 24 | १३४० | १६७.५ | 215 | 170 | 355 | 22 |
| 260 | 325 | १२० | १०४ | 98 | एम16 | 25 | १३७० | १७३ | 215 | १७२ | 355 | 23 |
| 280 | 355 | 144 | १२६ | १२० | एम18 | 24 | १५९० | 222.5 | १८८ | १४९ | 485 | 35.2 |
| 300 | 375 | 144 | १२६ | १२० | एम18 | 25 | १६५० | 248 | १८३ | १४६ | 485 | 37.4 |
| 320 | 405 | १६२ | १४२ | १३५ | एम20 | 25 | २१४० | ३४४ | १९२ | १५२ | 690 | 51.3 |
| 340 | 425 | १६२ | १४२ | १३५ | एम20 | 25 | २१४० | 365 | १८१ | 144 | 690 | 54.1 |
| 360 | 455 | १८७ | 165 | १५८ | एम२२ | 25 | २६७० | 480 | 176 | 139 | 930 | 75.4 |
| 380 | 475 | १८७ | 165 | १५८ | एम२२ | 25 | २६७० | 508 | १६६ | 133 | 930 | 79 |
| 400 | 495 | १८७ | 165 | १५८ | एम२२ | 25 | २६७० | 535 | १५८ | 128 | 930 | 82.8 |
| 420 | 515 | १८७ | 165 | १५८ | एम२२ | 30 | 3200 | 673 | १८१ | 147 | 930 | 86.5 |
| 450 | 555 | 204 | 180 | १७२ | एम24 | 30 | 3700 | 832.5 | 175 | १४२ | १२०० | 112 |
| 480 | 585 | 204 | 180 | १७२ | एम24 | 32 | 3950 | 948 | 175 | 143 | १२०० | 119 |
| 500 | 605 | 204 | 180 | १७२ | एम24 | 32 | 3950 | 988 | 168 | 139 | १२०० | 123 |
| 530 | 640 | 227 | 200 | 190 | एम27 | 30 | 4320 | ११४५ | १५७ | 130 | 1600 | १५१ |
| 560 | 670 | 227 | 200 | 190 | एम27 | 30 | 4320 | १२१० | १४८ | १२४ | 1600 | 160 |
| 600 | 710 | 227 | 200 | 190 | एम27 | 32 | 4610 | १३८० | 147 | १२४ | 1600 | 170 |
