उत्पाद विवरण:
|
|
| उत्पत्ति के प्लेस: | शानक्सी, चीन |
|---|---|
| ब्रांड नाम: | CHAOYUE |
| मॉडल संख्या: | Z9A |
|
भुगतान & नौवहन नियमों:
|
|
| न्यूनतम आदेश मात्रा: | 1 पीसी |
| मूल्य: | USD 35.00 - 950.00 / pc |
| पैकेजिंग विवरण: | कार्टन बॉक्स या लकड़ी का मामला उत्पादों के आकार पर निर्भर करता है |
| प्रसव के समय: | 1 - 3 सप्ताह |
| भुगतान शर्तें: | टी / टी |
| आपूर्ति की क्षमता: | प्रति माह 500 पी.सी. |
|
विस्तार जानकारी |
|||
| भीतरी व्यास: | 100 - 420 मिमी | बाहरी व्यास: | 145 - 515 मिमी |
|---|---|---|---|
| मोटाई: | 66 - 149 मिमी | टोक़: | 9.6 - 410 kN.m |
| पेंच: | एम 10 - एम 22 | वजन: | 4.3 - 75.4 किग्रा |
| प्रमुखता देना: | 410kN.m कीलेस कपलिंग,515mm OD कीलेस कपलिंग,410kN.m स्लीव टाइप एक्सपेंशन ज्वाइंट |
||
उत्पाद विवरण

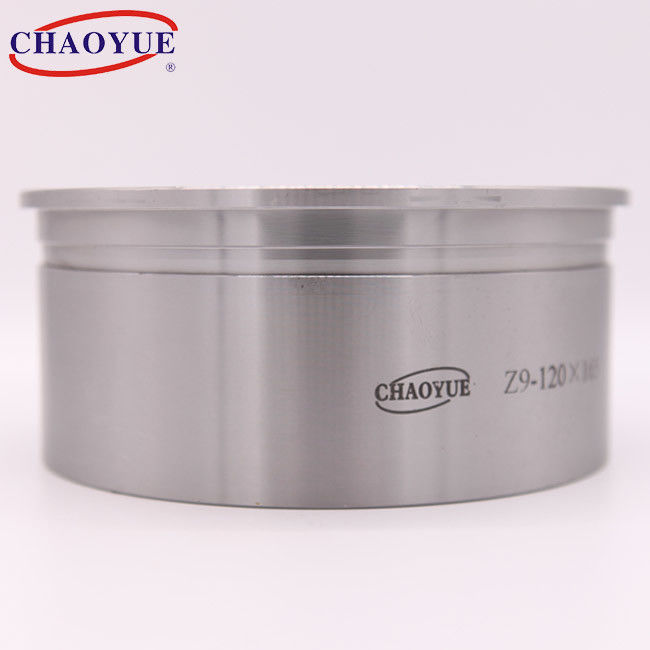

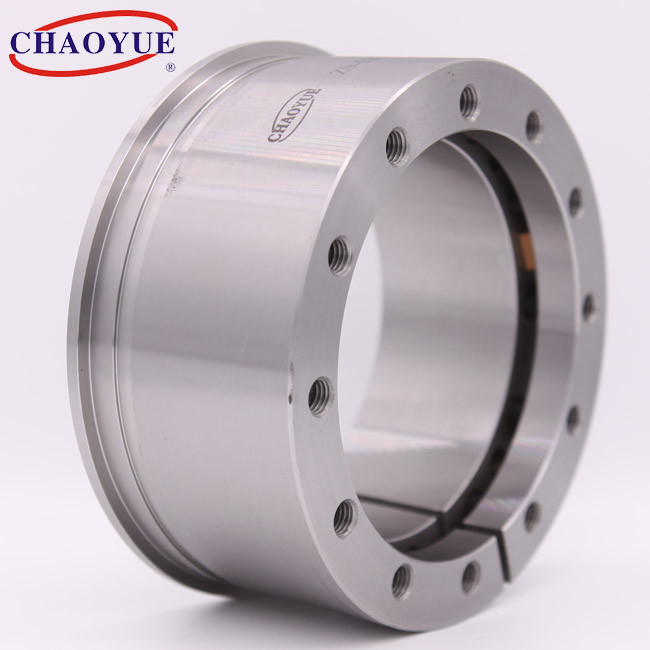

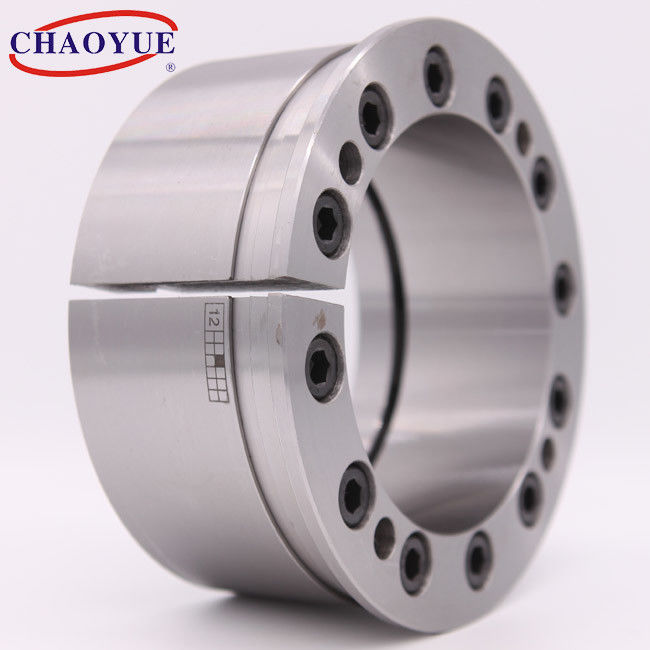

Z9A वस्त्र मशीनरी 45 # क्लैंप दस्ता पावर लॉकर
| मौलिक आयाम [मिमी] | पेंच | चूहों से भरा हुआ | दस्ता पर दबाव एन/मिमी2 |
हब पर दबाव एन/मिमी2 |
टाइटन बोल्ट का टॉर्क [एनएम] |
वजन [किलोग्राम] |
|||||||
| घ | घ | ली | ली1 | इ | ख | घ1 | नहीं | अक्षीय ताकत [केएन] |
तोरुके [केएनएम] |
||||
| 100 | 145 | 66 | 45 | 5 | 65 | एम10 | 10 | १९२ | 9.6 | 102 | 70 | 83 | 4.3 |
| 110 | १५५ | 66 | 45 | 5 | 65 | एम10 | 12 | १९७ | 10.5 | ९३ | 66 | 83 | 4.7 |
| १२० | 165 | 66 | 45 | 5 | 65 | एम10 | 12 | २१६ | १३ | ९६ | 70 | 83 | 5 |
| 130 | 180 | 75 | 54 | 6 | 72 | एम12 | 12 | २८७ | 17.8 | 100 | ७८ | 145 | 6.9 |
| 140 | 190 | 75 | 54 | 6 | 72 | एम12 | 12 | २८७ | 20.2 | 94 | 69 | 145 | 7.2 |
| १५० | 200 | 75 | 54 | 6 | 72 | एम12 | 12 | २८७ | २१.६ | 88 | 66 | 145 | 7.8 |
| 160 | २१० | 75 | 54 | 6 | 72 | एम12 | 15 | 360 | २८.८ | १०१ | 77 | 145 | 8.2 |
| 170 | 225 | 75 | 54 | 6 | 72 | एम12 | 16 | 383 | 32.6 | १०१ | 76 | 145 | 9.6 |
| 180 | २३५ | 75 | 54 | 6 | 72 | एम12 | १८ | 431 | 38.8 | १०८ | 82 | 145 | 10.1 |
| 190 | २५० | ८४ | 59 | 6 | ८१ | एम14 | 15 | 493 | 46.8 | 106 | 80 | २३० | 14.3 |
| 200 | 260 | ८४ | 59 | 6 | ८१ | एम14 | 16 | 526 | 52.8 | 100 | 77 | २३० | 13.8 |
| २२० | २८५ | ८४ | 59 | 6 | ८१ | एम16 | 14 | 640 | 70 | 119 | ९२ | 355 | 16.3 |
| 240 | 305 | 102 | 76 | 7 | 98 | एम16 | 16 | 731 | 88 | ९६ | 75 | 355 | २१.३ |
| 260 | 325 | 102 | 76 | 7 | 98 | एम16 | १८ | 822 | १०७ | 103 | 82 | 355 | 22.8 |
| 280 | 355 | 110 | ८४ | 8 | 106 | एम16 | 20 | 910 | 128 | ९६ | 75 | 355 | ३०.३ |
| 300 | 375 | 110 | ८४ | 8 | 106 | एम16 | 22 | 1000 | १५१ | 99 | 79 | 355 | 33 |
| 320 | 405 | १३२ | 99 | 8 | 125 | एम20 | १८ | 1280 | 206 | १०१ | 80 | 690 | 47.8 |
| 340 | 425 | १३२ | 99 | 8 | 125 | एम20 | 20 | १४२० | 242 | 106 | 85 | 690 | 49.7 |
| 360 | 455 | १४९ | 110 | 8 | 140 | एम२२ | 20 | १७७० | 319 | 113 | 89 | 930 | 66.2 |
| 380 | 475 | १४९ | 110 | 8 | 140 | एम२२ | 20 | १७७० | 337 | 109 | 87 | 930 | 69.7 |
| 400 | 485 | १४९ | 110 | 8 | 140 | एम२२ | 20 | १७७० | 355 | १०१ | 83 | 930 | 71.7 |
| 420 | 515 | १४९ | 110 | 8 | 140 | एम२२ | 22 | 1980 | 410 | १०७ | 87 | 930 | 75.4 |
