होम उत्पाददस्ता क्लैंपिंग तत्वमैकेनिकल पावर ट्रांसमिशन 68 मिमी मोटाई कीलेस टेपर लॉक बुशिंग्स

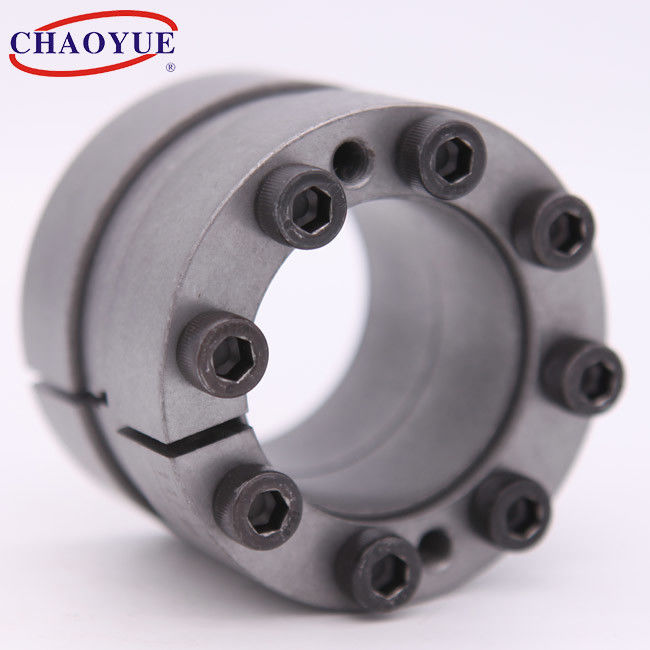

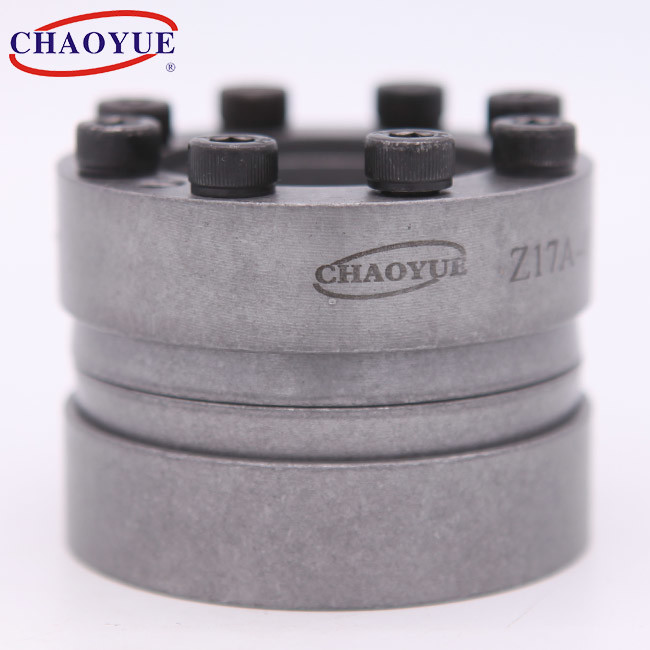

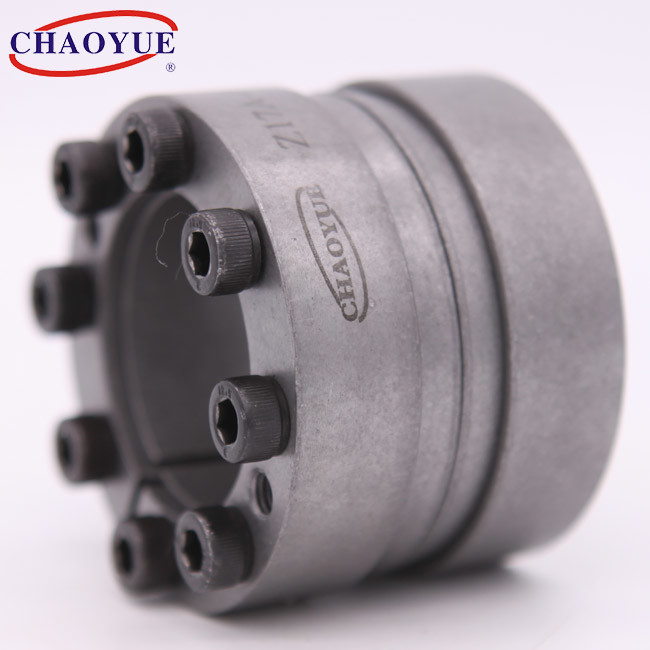

Mechanical Power Transmission 68mm Thickness Keyless Taper Lock Bushings
Mechanical Power Transmission 68mm Thickness Keyless Taper Lock Bushings Mechanical Power Transmission 68mm Thickness Keyless Taper Lock Bushings Mechanical Power Transmission 68mm Thickness Keyless Taper Lock Bushings

मैकेनिकल पावर ट्रांसमिशन 68 मिमी मोटाई कीलेस टेपर लॉक बुशिंग्स

उत्पाद विवरण:
उत्पत्ति के प्लेस: शानक्सी, चीन
ब्रांड नाम: CHAOYUE
मॉडल संख्या: Z17A
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 5 पीसी
मूल्य: USD 15.00 - 2300.00 / pc
पैकेजिंग विवरण: कार्टन बॉक्स या लकड़ी का मामला उत्पादों के आकार पर निर्भर करता है
प्रसव के समय: 1 - 3 सप्ताह
भुगतान शर्तें: टी / टी
आपूर्ति की क्षमता: प्रति माह 500 पी.सी.
अब से संपर्क करें

विस्तार जानकारी
भीतरी व्यास: 30 - 60 मिमी बाहरी व्यास: 55 -710 मिमी
मोटाई: 46 - 226 मिमी टोक़: 0.9 - 1266 kN.m
पेंच: एम 6 - एम 24 वजन: 0.5 - 179.5 किग्रा
प्रमुखता देना:

मैकेनिकल पावर ट्रांसमिशन कीलेस टेपर लॉक बुशिंग्स

,

68 मिमी मोटाई कीलेसलेस टेपर लॉक बुशिंग

,

68 मिमी मोटाई शाफ्ट लॉक

उत्पाद विवरण

Z17A मैकेनिकल पावर लॉक ट्रांसमिशन क्लैंपिंग असेंबली



मैकेनिकल पावर ट्रांसमिशन 68 मिमी मोटाई कीलेस टेपर लॉक बुशिंग्स 0





बढ़ते उदाहरण

मैकेनिकल पावर ट्रांसमिशन 68 मिमी मोटाई कीलेस टेपर लॉक बुशिंग्स 1



मौलिक आयाम [मिमी] पेंच चूहों से भरा हुआ दस्ता पर दबाव
[एन / मिमी2]		 हब पर दबाव
[एन / मिमी2]		 टाइटन बोल्ट का टॉर्क
[एनएम]		 वजन
[किलोग्राम]
घ घ ली ली1 ली2 ली3 घ1 नहीं टॉर्कः
[केएन · एम]		 अक्षीय ताकत
[केएन]
30 55 52 46 17 40 एम6 6 0.9 60 १३२ 85 17 0.5
35 60 52 46 17 40 एम6 7 1.25 ७१ १३५ ९३ 17 0.6
40 65 52 46 17 40 एम6 8 1.5 75 १२४ 90 17 0.7
45 75 64 56 20 48 एम8 6 2.5 112 136 98 41 १.१
50 80 64 56 20 48 एम8 7 3 १२० १३२ 100 41 1.2
55 85 64 56 20 48 एम8 8 3.8 १३८ १३८ १०८ 41 1.3
60 69 64 56 20 48 एम8 8 4.3 143 १२७ 102 41 १.४
65 95 64 56 20 48 एम8 9 5.3 १६२ १३२ १०८ 41 1.5
70 110 ७८ ६८ 24 58 एम10 8 7.6 २१९ 143 110 83 2.6
75 115 ७८ ६८ 24 58 एम10 8 8.2 २१९ 134 105 83 2.8
80 १२० ७८ ६८ 24 58 एम10 8 8.7 २१९ 125 १०१ 83 2.9
85 125 ७८ ६८ 24 58 एम10 9 10.4 240 133 109 83 3.1
90 130 ७८ ६८ 24 58 एम10 10 12.3 २७४ 139 116 83 3.2
95 १३५ ७८ ६८ 24 58 एम10 10 १३ २७४ १३२ 112 83 3.3
100 145 88 76 28 66 एम12 8 15 301 १२१ 98 145 4.5
110 १५५ 88 76 28 66 एम12 9 18.6 338 123 103 145 4.9
१२० 165 88 76 28 66 एम12 10 22.5 396 १२६ १०८ 145 5.3
130 180 98 ८६ 33 76 एम12 12 29.36 451 १२१ १०१ 145 7.3
140 190 98 ८६ 33 76 एम12 12 31.5 451 112 95 145 7.8
१५० 200 98 ८६ 33 76 एम12 14 39.4 526 122 106 145 8.2
160 २१० 98 ८६ 33 76 एम12 15 45 563 123 १०८ 145 8.7
170 225 112 98 38 ८६ एम14 12 52.5 619 112 ९६ २३० 11.6
180 २३५ 112 98 38 ८६ एम14 14 ६४.९ 722 १२४ १०७ २३० 12.2
190 २५० १२६ 114 46 102 एम14 16 78.3 825 113 95 २३० 16.7
200 260 १२६ 114 46 102 एम14 १८ 92.7 928 १२१ 103 २३० १७.४
२२० २८५ १३८ 122 50 110 एम16 16 १२६ ११४६ १२६ १०७ 355 22.3
240 305 १३८ 122 50 110 एम16 16 १३७.५ ११४६ 115 100 355 २४.१
260 325 १३८ 122 50 110 एम16 १८ १६७.६ १२८९ १२० 105 355 25.8
280 355 १६४ १४६ 60 130 एम18 १८ 217 १५५३ 113 ९७ १८५ 38.2
300 375 १६४ १४६ 60 130 एम18 20 २५८.५ १७२४ 117 102 485 40.6
320 405 190 170 72 १५४ एम20 20 357.8 २२३६ १२० 102 690 58.6
340 425 190 170 72 १५४ एम20 20 380 २२३६ 113 ९७ 690 61.8
360 455 २२० 198 ८४ 178 एम२२ 20 501 २७८४ 115 ९७ 930 85
380 475 २२० 198 ८४ 178 एम२२ 21 555 २९२३ 115 ९७ 930 87.2
400 495 २२० 198 ८४ 178 एम२२ 21 584 २९२३ 109 ९३ 930 93.4
420 515 २२० 198 ८४ 178 एम२२ 24 ६५७ 3132 111 ९६ 930 97.5
440 545 २५० 226 ९६ 202 एम24 24 795 3617 १०८ ९२ १२०० 128.9
460 565 २५० 226 ९६ 202 एम24 24 831 3617 103 88 १२०० १३४.१
480 585 २५० 226 ९६ 202 एम24 24 868 3617 99 85 १२०० 139.3
500 605 २५० 226 ९६ 202 एम24 28 985 3940 १०४ ९१ १२०० १४४.५
520 630 २५० 226 ९६ 202 एम24 28 १०२४ 3940 100 88 १२०० १५७.६
540 650 २५० 226 ९६ 202 एम24 28 १०६३ 3940 ९६ ८४ १२०० १६३.१
560 670 २५० 226 ९६ 202 एम24 30 ११८१ 4219 100 88 १२०० 168.6
580 670 २५० 226 ९६ 202 एम24 30 १२२४ 4219 ९६ ८४ १२०० १७४
600 710 २५० 226 ९६ 202 एम24 30 १२६६ 4219 ९२ 83 १२०० १७९.५
