उत्पाद विवरण:
|
|
| उत्पत्ति के प्लेस: | शानक्सी, चीन |
|---|---|
| ब्रांड नाम: | CHAOYUE |
| मॉडल संख्या: | Z18 |
|
भुगतान & नौवहन नियमों:
|
|
| न्यूनतम आदेश मात्रा: | 5 पीसी |
| मूल्य: | USD 22.00 - 450.00 / pc |
| पैकेजिंग विवरण: | कार्टन बॉक्स या लकड़ी का मामला उत्पादों के आकार पर निर्भर करता है |
| प्रसव के समय: | 1 - 3 सप्ताह |
| भुगतान शर्तें: | टी / टी |
| आपूर्ति की क्षमता: | प्रति माह 500 पी.सी. |
|
विस्तार जानकारी |
|||
| भीतरी व्यास: | 45 - 320 मिमी | बाहरी व्यास: | 75 - 405 मिमी |
|---|---|---|---|
| मोटाई: | 64 - 177 मिमी | टोक़: | 3.9 - 470 kN.m |
| पेंच: | एम 8 - एम 20 | वजन: | 1.5 - 71 कि.ग्रा |
| प्रमुखता देना: | बाहरी व्यास 120 मिमी शाफ्ट क्लैंपिंग तत्व,लंबाई 88 मिमी शाफ्ट क्लैंपिंग तत्व,बाहरी व्यास 120 मिमी हब शाफ्ट कनेक्शन |
||
उत्पाद विवरण

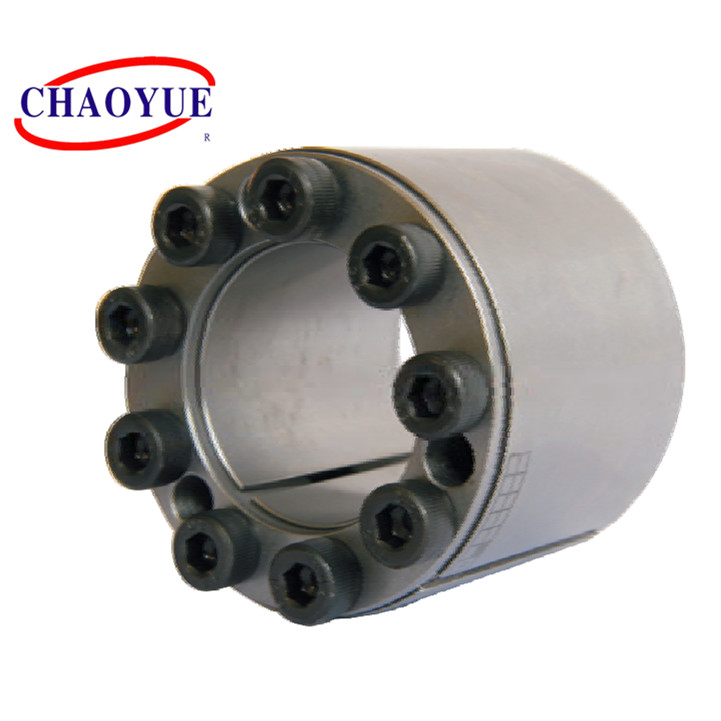

Z18 उद्योग मशीनरी पावर लॉक कनेक्शन भाग

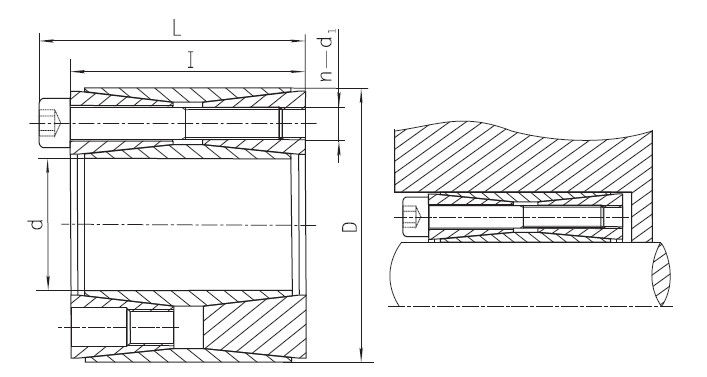

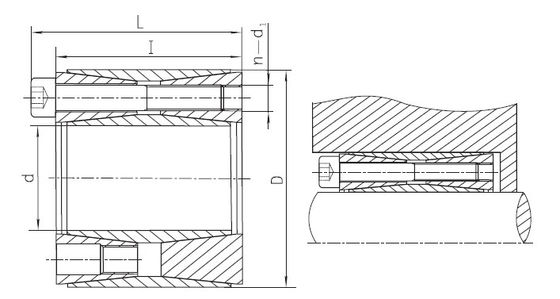

बढ़ते उदाहरण
| मौलिक आयाम [मिमी] | पेंच | चूहों से भरा हुआ | दस्ता पर दबाव [एन / मिमी2] |
हब पर दबाव [एन / मिमी2] |
टाइटन बोल्ट का टॉर्क [एनएम] |
वजन [किलोग्राम] |
|||||
| घ | घ | मैं | ली | घ1 | नहीं | अक्षीय ताकत [केएन] |
टॉर्कः [केएन · एम] |
||||
| 45 | 75 | 64 | 72 | एम8 | 9 | १७४ | 3.9 | १८५ | 110 | 41 | 1.5 |
| 48 | 80 | 64 | 72 | एम8 | 9 | १७४ | 4.15 | 170 | 105 | 41 | १.७ |
| 50 | 80 | 64 | 72 | एम8 | 9 | १७४ | 4.3 | 165 | 105 | 41 | 1.6 |
| 55 | 85 | 64 | 72 | एम8 | 9 | १७४ | 4.8 | १५० | 95 | 41 | १.७ |
| 60 | 90 | 64 | 72 | एम8 | 1 1 | २१३ | 6.4 | 170 | 110 | 41 | १.८ |
| 65 | 95 | 64 | 72 | एम8 | 1 1 | २१३ | 6.9 | १५५ | 105 | 41 | 2 |
| 70 | 110 | ७८ | 88 | एम10 | 1 1 | 338 | 11.8 | १८५ | 115 | 83 | 3.6 |
| 75 | 115 | ७८ | 88 | एम10 | 1 1 | 338 | 12.7 | 170 | 110 | 83 | 3.8 |
| 80 | १२० | ७८ | 88 | एम10 | 12 | 369 | 14.7 | 175 | 115 | 83 | 4 |
| 85 | 125 | ७८ | 88 | एम10 | 12 | 369 | 15.7 | 165 | 110 | 83 | 4.3 |
| 90 | 130 | ७८ | 88 | एम10 | १३ | 400 | १८ | 170 | 115 | 83 | 4.5 |
| 95 | १३५ | ७८ | 88 | एम10 | १३ | 400 | 19 | 160 | 110 | 83 | 4.7 |
| 100 | 145 | 100 | 112 | एम12 | 12 | 538 | २६.९ | 160 | 110 | 145 | 7.2 |
| 110 | १५५ | 100 | 112 | एम12 | १३ | 583 | 32 | १५५ | 110 | 145 | 7.7 |
| १२० | 165 | 100 | 112 | एम12 | 15 | 673 | 40.3 | 165 | १२० | 145 | 8.3 |
| 130 | 180 | 116 | 130 | एम14 | १३ | 800 | 52 | १५५ | 115 | २३० | 11.7 |
| 140 | 190 | 116 | 130 | एम14 | 15 | 923 | ६४.६ | 170 | 125 | २३० | 12.5 |
| १५० | 200 | 116 | 130 | एम14 | 16 | 985 | 73.8 | 165 | 125 | २३० | 13.2 |
| 160 | २१० | 116 | 130 | एम14 | 17 | १०४५ | 83.7 | 165 | 125 | २३० | 14 |
| 170 | 225 | १४६ | १६२ | एम16 | 15 | १२८३ | 109 | १५० | 115 | 355 | 20.6 |
| 180 | २३५ | १४६ | १६२ | एम16 | 16 | १३६९ | 123.2 | १५० | 115 | 355 | २१.६ |
| 190 | २५० | १४६ | १६२ | एम16 | 17 | १४५४ | १३८ | १५० | 115 | 355 | 25 |
| 200 | 260 | १४६ | १६२ | एम16 | 17 | १४५४ | 145.4 | 145 | 110 | 355 | २६.२ |
| २२० | २८५ | १४६ | १६२ | एम16 | 20 | १७१० | १८८ | १५५ | १२० | 355 | 31.1 |
| 240 | 305 | १४६ | १६२ | एम16 | 22 | १८८० | 225 | १५५ | १२० | 355 | 33.6 |
| 260 | 325 | १४६ | १६२ | एम16 | 22 | १८८० | 244 | 145 | 115 | 355 | 36.1 |
| 280 | 355 | 177 | १९७ | एम20 | 20 | २६७० | ३७३ | १५५ | १२० | 690 | 54.9 |
| 300 | 375 | 177 | १९७ | एम20 | 22 | २९३० | 440 | १५५ | 125 | 690 | 58.3 |
| 320 | 405 | 177 | १९७ | एम20 | 22 | २९३० | 470 | 145 | 115 | 690 | ७१ |
