होम उत्पाददस्ता क्लैंपिंग तत्वमशीनरी के लिए कठोर हटना मोटाई 34 मिमी एम 6 बोल्ट शाफ्ट लॉकिंग डिवाइस Device

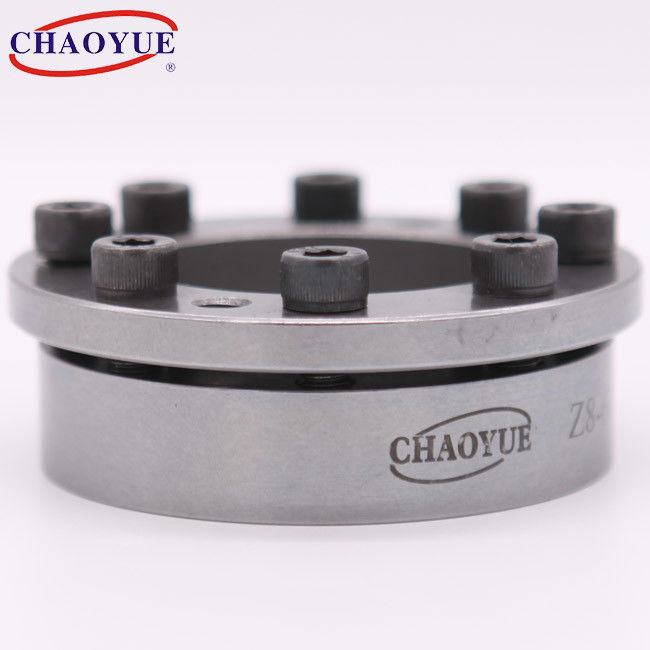

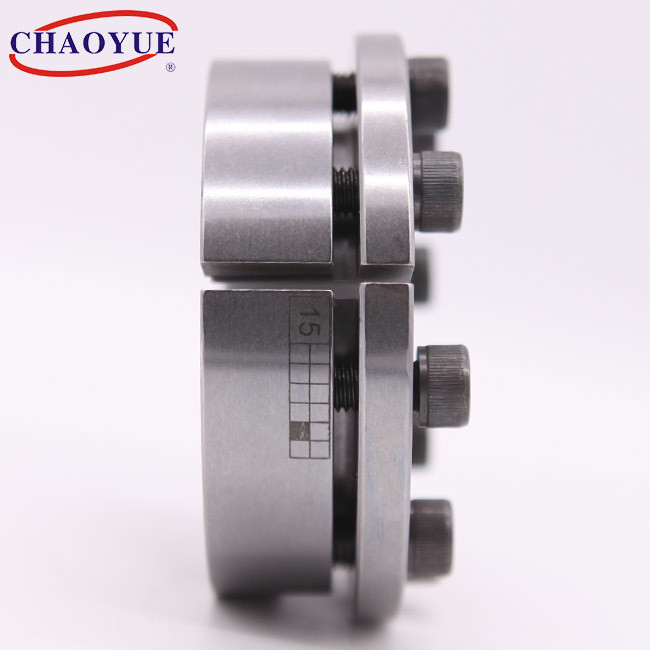

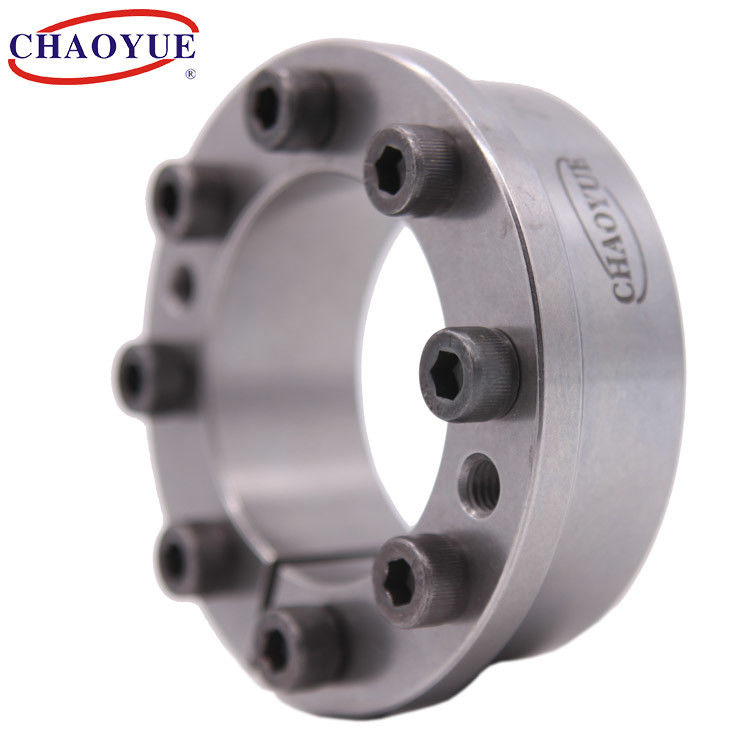

Rigid Shrink Thickness 34mm M6 Bolt Shaft Locking Devices For Machinery
Rigid Shrink Thickness 34mm M6 Bolt Shaft Locking Devices For Machinery Rigid Shrink Thickness 34mm M6 Bolt Shaft Locking Devices For Machinery Rigid Shrink Thickness 34mm M6 Bolt Shaft Locking Devices For Machinery

मशीनरी के लिए कठोर हटना मोटाई 34 मिमी एम 6 बोल्ट शाफ्ट लॉकिंग डिवाइस Device

उत्पाद विवरण:
उत्पत्ति के प्लेस: शानक्सी, चीन
ब्रांड नाम: CHAOYUE
मॉडल संख्या: Z8
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 पीसी
मूल्य: USD 10.00 - 150.00 / pc
पैकेजिंग विवरण: कार्टन बॉक्स या लकड़ी का मामला उत्पादों के आकार पर निर्भर करता है
प्रसव के समय: 1 - 3 सप्ताह
भुगतान शर्तें: टी / टी
आपूर्ति की क्षमता: प्रति माह 500 पी.सी.
अब से संपर्क करें

विस्तार जानकारी
भीतरी व्यास: 20 - 400 मिमी बाहरी व्यास: 47 - 495 मिमी
मोटाई: 28 - 116 मिमी टोक़: 0.29 - 399 kN.m
पेंच: एम 6 - एम 22 वजन: 0.28 - 61 किग्रा
प्रमुखता देना:

मोटाई 34 मिमी शाफ्ट लॉकिंग डिवाइस

,

एम 6 बोल्ट शाफ्ट लॉकिंग डिवाइस

,

एम 6 बोल्ट आस्तीन विस्तार संयुक्त;

उत्पाद विवरण

Z8 दस्ता क्लैंपिंग तत्व कठोर सिकोड़ें डिस्क पावर लॉकमशीनरी के लिए



मशीनरी के लिए कठोर हटना मोटाई 34 मिमी एम 6 बोल्ट शाफ्ट लॉकिंग डिवाइस Device 0





बढ़ते उदाहरण



मशीनरी के लिए कठोर हटना मोटाई 34 मिमी एम 6 बोल्ट शाफ्ट लॉकिंग डिवाइस Device 1



मौलिक आयाम [मिमी] पेंच चूहों से भरा हुआ दस्ता पर दबाव
एन/मिमी2		 हब पर दबाव
एन/मिमी2		 टाइटन बोल्ट का टॉर्क
[एनएम]		 वजन
[किलोग्राम]
घ घ ली ली1 ली2 ली3 घ1 नहीं अक्षीय ताकत
[केएन]		 तोरुके
[केएनएम]
20 47 34 28 22 17 एम6 5 30 0.29 २२० 95 17 0.28
22 47 34 28 22 17 एम6 5 30 0.32 200 95 17 0.28
24 50 34 28 22 17 एम6 5 30 0.37 200 95 17 0.3
25 50 34 28 22 17 एम6 6 36 0.45 215 110 17 0.3
28 55 34 28 22 17 एम6 6 36 0.5 200 100 17 0.35
30 55 34 28 22 17 एम6 6 36 0.54 190 100 17 0.35
32 60 34 28 22 17 एम6 8 48 0.77 215 115 17 0.4
35 60 34 28 22 17 एम6 8 48 0.84 190 110 17 0.39
38 65 34 28 22 17 एम6 8 48 0.91 १९५ 115 17 0.43
40 65 34 28 22 17 एम6 8 48 0.96 190 105 17 0.45
45 75 41 33 25 20 एम8 7 77 1.75 २३० १३५ 41 0.7
50 80 41 33 25 20 एम8 7 77 1.93 २१० 130 41 0.8
55 85 41 33 25 20 एम8 8 88 2.45 215 १३५ 41 0.85
60 90 41 33 25 20 एम8 8 88 २.७ 190 125 41 0.9
65 95 41 33 25 20 एम8 9 100 3.25 200 १३५ 41 0.96
70 110 50 40 30 24 एम10 8 १४१ 5 २२० 140 83 1.33
75 115 50 40 30 24 एम10 8 १४१ 5.25 200 130 83 १.४
80 १२० 50 40 30 24 एम10 8 १४१ 5.6 190 125 83 1.48
85 125 50 40 30 24 एम10 9 १५९ 6.75 200 १३५ 83 1.55
90 130 50 40 30 24 एम10 9 १५९ 7.1 190 130 83 1.63
95 १३५ 50 40 30 24 एम10 10 176 8.35 200 140 83 १.७
100 145 56 44 32 26 एम12 8 205 10.3 २१० 145 145 2.6
110 १५५ 56 44 32 26 एम12 8 205 11.25 190 १३५ 145 2.8
१२० 165 56 44 32 26 एम12 9 २३१ 13.9 २१० 145 145 3
130 180 64 52 40 34 एम12 12 ३०८ 20 190 140 145 4.6
140 190 ६८ 54 40 34 एम14 9 317 22.25 180 130 २३० 4.9
१५० 200 ६८ 54 40 34 एम14 10 352 २६.३ 190 140 २३० 5.2
160 २१० ६८ 54 40 34 एम14 1 1 २८७ 31 190 145 २३० 5.5
170 225 ७८ 64 50 44 एम14 12 422 35.9 १५० 115 २३० 7.75
180 २३५ ७८ 64 50 44 एम14 12 422 38 145 110 २३० 8.15
190 २५० ७८ 64 50 44 एम14 15 528 50.1 170 130 २३० 9.5
200 260 ७८ 64 50 44 एम14 15 528 52.8 160 125 २३० 9.9
२२० २८५ 88 72 56 50 एम16 12 587 ६४.५ 145 110 355 13.4
240 305 88 72 56 50 16 15 734 88 165 130 355 14.3
260 325 88 72 56 50 एम16 १८ 880 114 180 145 355 15.5
280 355 105 ८४ 66 60 एम18 16 948 १३२ १५० १२० 485 २२.९
300 375 102 ८४ 66 60 एम18 १८ 1059 १५९ 160 125 485 २४.४
320 405 १२१ १०१ ८१ ७४ एम20 १८ १३७४ २२० १५० १२० 690 36.1
340 425 १२१ १०१ ८१ ७४ एम20 21 १६०३ २७२.५ 175 १३५ 690 38.4
360 455 १३८ 116 94 ८६ एम२२ १८ १७१० ३०८ 140 110 930 46.2
380 475 १३८ 116 94 ८६ एम२२ 21 १९९५ 379 १५५ 125 930 55
400 495 १३८ 116 94 ८६ एम२२ 21 १९९५ 399 १५० १२० 930 ६१
