उत्पाद विवरण:
|
|
| उत्पत्ति के प्लेस: | शानक्सी, चीन |
|---|---|
| ब्रांड नाम: | CHAOYUE |
| मॉडल संख्या: | Z7D |
|
भुगतान & नौवहन नियमों:
|
|
| न्यूनतम आदेश मात्रा: | 5 पीसी |
| मूल्य: | USD 10.00 - 40.00 / pc |
| पैकेजिंग विवरण: | कार्टन बॉक्स या लकड़ी का मामला उत्पादों के आकार पर निर्भर करता है |
| प्रसव के समय: | 1 - 3 सप्ताह |
| भुगतान शर्तें: | टी / टी |
| आपूर्ति की क्षमता: | 1000 Pcs प्रति महीना |
|
विस्तार जानकारी |
|||
| भीतरी व्यास: | 15 - 90 मिमी | बाहरी व्यास: | 45 - 135 मिमी |
|---|---|---|---|
| मोटाई: | 50 - 100 मिमी | टोक़: | 140 - 5930 एनएम |
| पेंच: | एम 6 - एम 10 | वजन: | 0.4 - 7.4 किलोग्राम |
| प्रमुखता देना: | लंबाई 66 मिमी दस्ता क्लैंपिंग तत्व,बाहरी व्यास 55 मिमी दस्ता क्लैंपिंग तत्व,बाहरी व्यास 55 मिमी थ्रेडेड क्लैंप कॉलर |
||
उत्पाद विवरण

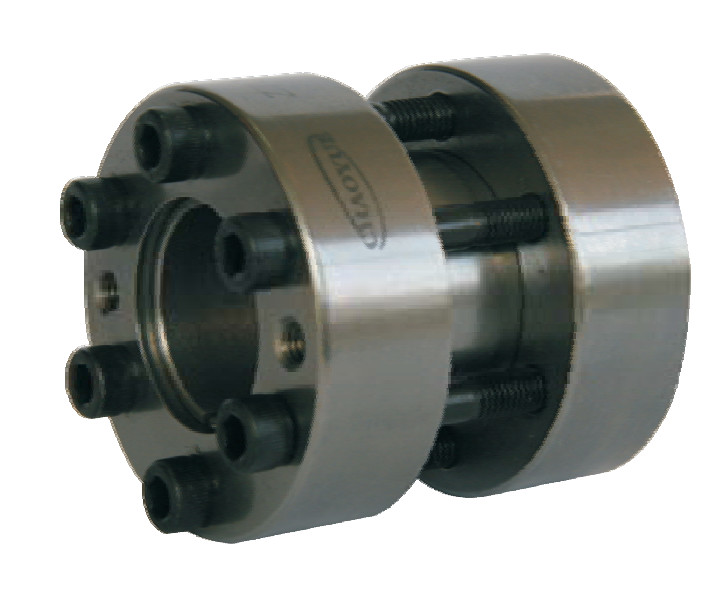

Z7D कीलेस दस्ता क्लैंपिंग एलिमेंट्स लॉकिंग असेंबली

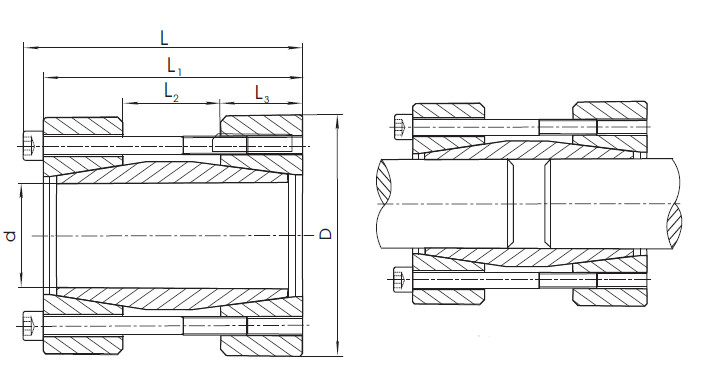

बढ़ते उदाहरण
| मौलिक आयाम [मिमी] | पेंच | चूहों से भरा हुआ | टाइटन बोल्ट का टॉर्क [एनएम] |
वजन [किलोग्राम] |
|||||||
| घ | घ | ली | ली1 | ली2 | ली3 | घ1 | नहीं | अक्षीय ताकत [केएन] |
तोरुके [एनएम] |
||
| 15 | 45 | 56 | 50 | 16 | 17 | एम6 | 4 | 19 | 140 | 17 | 0.4 |
| 16 | 45 | 56 | 50 | 16 | 17 | एम6 | 4 | 20 | 160 | 17 | 0.38 |
| 17 | 45 | 56 | 50 | 16 | 17 | एम6 | 4 | 21 | 180 | 17 | 0.37 |
| १८ | 50 | 56 | 50 | 16 | 17 | एम6 | 4 | 20 | 180 | 17 | 0.5 |
| 19 | 50 | 56 | 50 | 16 | 17 | एम6 | 4 | 21 | 200 | 17 | 0.49 |
| 20 | 50 | 56 | 50 | 16 | 17 | एम6 | 4 | 22 | २२० | 17 | 0.47 |
| 22 | 55 | 66 | 60 | 20 | 20 | एम6 | 6 | 29 | 320 | 17 | 0.45 |
| 24 | 55 | 66 | 60 | 20 | 20 | एम6 | 6 | 32 | 390 | 17 | 0.4 |
| 25 | 55 | 66 | 60 | 20 | 20 | एम6 | 6 | 33 | 420 | 17 | 0.38 |
| 28 | 60 | 66 | 60 | 20 | 20 | एम6 | 6 | 31 | 440 | 17 | 0.91 |
| 30 | 300 | 130 | 72 | 88 | 8 | एम16 | 10 | 880 | 57.2 | 240 | 29 |
| 32 | 300 | १३५ | 72 | 88 | 8 | एम16 | 10 | 924 | 62.4 | 240 | 29 |
| 35 | 330 | १३५ | ९२ | 112 | 10 | एम16 | 15 | १०३७ | 70 | 240 | 47 |
| 38 | 330 | 140 | ९२ | 112 | 10 | एम16 | 15 | ११०० | 77 | 240 | 47 |
| 40 | 330 | 145 | ९२ | 112 | 10 | एम16 | 15 | ११५९ | ८४ | 240 | 47 |
| 42 | 350 | 145 | ९२ | 112 | 10 | एम16 | 15 | १२९१ | ९३ | 240 | 50 |
| 45 | 350 | १५० | ९२ | 112 | 10 | एम16 | 15 | १३५३ | 101.5 | 240 | 50 |
| 48 | 350 | १५५ | ९२ | 112 | 10 | एम16 | 15 | १४०९ | 109.2 | 240 | 50 |
| 50 | 370 | 160 | 114 | 134 | 10 | एम16 | 20 | १६२५ | 130 | 240 | 65 |
| 55 | 370 | 165 | 114 | 134 | 10 | एम16 | 20 | १७०३ | १४०.५ | 240 | 65 |
| 60 | 370 | 170 | 114 | 134 | 10 | एम16 | 20 | १७७६ | १५१ | 240 | 65 |
| 65 | 405 | 170 | १२० | 144 | 12 | एम20 | 15 | १८३५ | १५६ | 470 | 87 |
| ६८ | 405 | 180 | १२० | 144 | 12 | एम20 | 15 | 1994 | १७९.५ | 470 | 87 |
| 70 | 405 | 190 | १२० | 144 | 12 | एम20 | 15 | २१३७ | 203 | 470 | 87 |
| 75 | 430 | 190 | 136 | 160 | 12 | एम20 | 16 | २२४२ | २१३ | 470 | 100 |
| 80 | 430 | 200 | 136 | 160 | 12 | एम20 | 16 | २३९० | 239 | 470 | 100 |
| 85 | 430 | २१० | 136 | 160 | 12 | एम20 | 16 | २५४२ | 265 | 470 | 100 |
| 90 | 460 | २१० | १४८ | १७२ | 12 | एम20 | 20 | २६८६ | २८२ | 470 | १३२ |
