उत्पाद विवरण:
|
|
| उत्पत्ति के प्लेस: | शानक्सी, चीन |
|---|---|
| ब्रांड नाम: | CHAOYUE |
| मॉडल संख्या: | DLD7 |
|
भुगतान & नौवहन नियमों:
|
|
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | USD 25.00 - 220.00 / pc |
| पैकेजिंग विवरण: | कार्टन बॉक्स या लकड़ी का मामला उत्पादों के आकार पर निर्भर करता है |
| प्रसव के समय: | 1 - 3 सप्ताह |
| भुगतान शर्तें: | टी / टी |
| आपूर्ति की क्षमता: | प्रति माह 500 पी.सी. |
|
विस्तार जानकारी |
|||
| उत्पाद का नाम: | डीएलडी 7 सिंगल डिस्क इलेक्ट्रानिक क्लच 0.79 - 21.2 किलोग्राम | छिद्र का आकार: | 12 - 60 मिमी |
|---|---|---|---|
| बाहरी व्यास: | 68 - 266.5 मिमी | मोटाई: | 44.3 - 93.5 मिमी |
| वोल्टेज: | डीसी - 24 वी | शक्ति: | 15 - 85 डब्ल्यू |
| प्रमुखता देना: | 11N.m इलेक्ट्रोमैग्नेटिक क्लच 24v,20W इलेक्ट्रोमैग्नेटिक क्लच 24v,6000rpm इलेक्ट्रिक क्लच ब्रेक |
||
उत्पाद विवरण

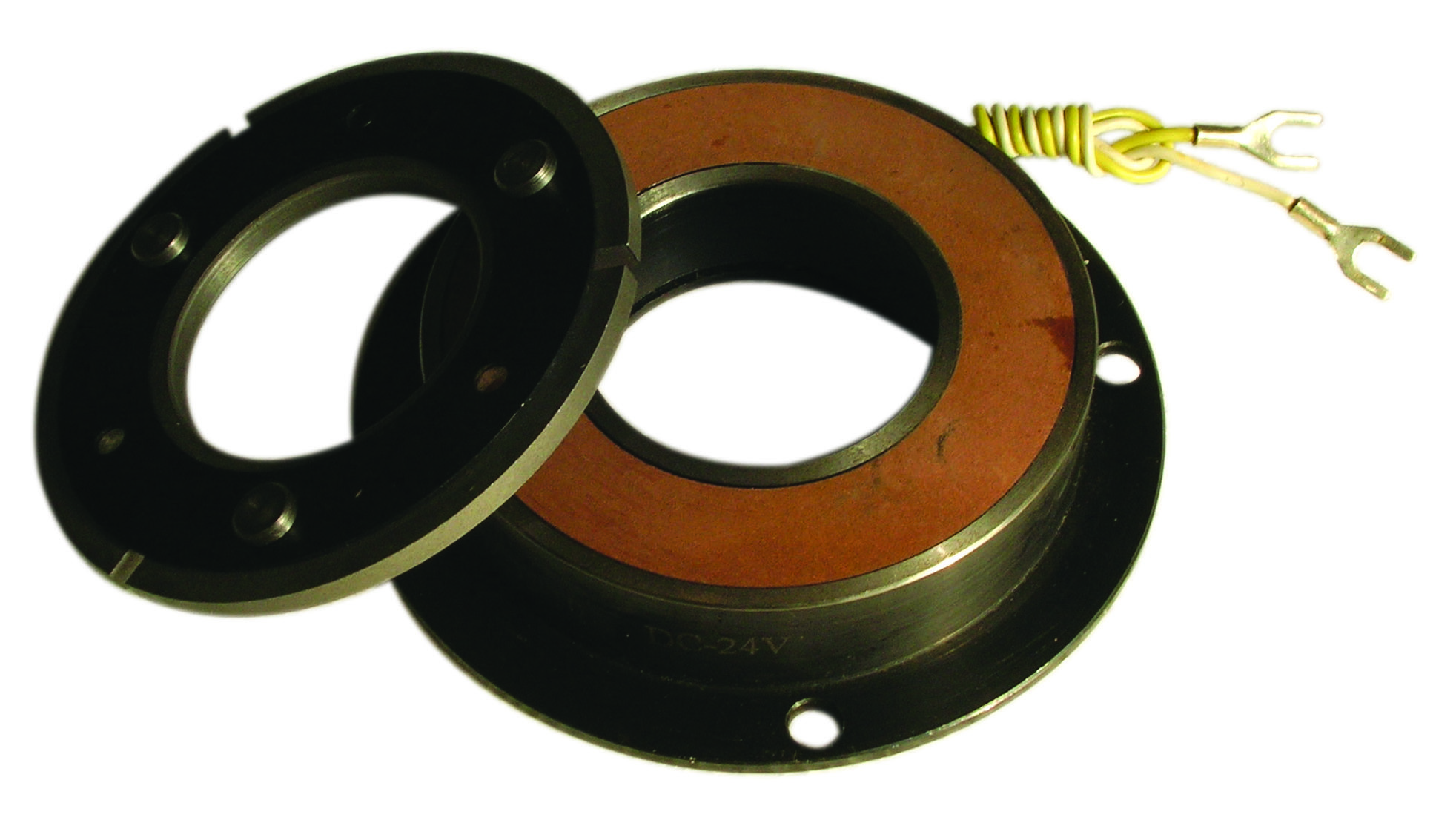

DLD7 सिंगल डिस्क इलेक्ट्रोमैग्नेटिक क्लच 0.79 - 21.2 Kg1.2
टोक़ दांत की सतह के जुड़ाव द्वारा प्रेषित होता है, एक विद्युत चुम्बकीय क्लच जबड़ा प्रतिनिधि उत्पाद है।
चूंकि इलेक्ट्रोमैग्नेटिक क्लच में डॉग (एक छोटा आकार, उच्च सटीकता ट्रांसमिशन टॉर्क) विशेषताएँ होती हैं, जो कंपनी के अनूठे डिज़ाइन के साथ मिलकर, प्रदर्शन अनुकूलन जोड़ा जाता है।विशेष रूप से
यह जबड़े की दांत की सतह, विशेष प्रसंस्करण के बाद दांत का हिस्सा, सटीक टॉर्क ट्रांसमिशन और बेहद तेज अलगाव है।
इसके अलावा, दांत की सतह की अनूठी संरचना के कारण, परिधि पर कोई भी बिंदु (एकल स्थिति प्रकार) संलग्न नहीं होता है, स्थिति कनेक्शन और तुल्यकालिक संचालन प्राप्त करना बेहद आसान हो सकता है।
बढ़ते उदाहरण
| नमूना | DLD7 - 5 | DLD7 - 10 | DLD7 - 20 | DLD7 - 40 | DLD7 - 80 | DLD7 - 160 | DLD7 - 320 | ||||||||
| घर्षण टोक़ [एनएम] | गतिशील | 5 | 10 | 20 | 40 | 80 | 160 | 320 | |||||||
| स्थिर | 5.5 | 1 1 | 22 | 45 | 90 | 175 | 350 | ||||||||
| उत्तेजना वोल्टेज [वी] | डीसी - 24V | ||||||||||||||
| शक्ति (20 डिग्री सेल्सियस) [डब्ल्यू] | 15 | 20 | 28 | 35 | 50 | ६८ | 85 | ||||||||
| अधिकतम घूर्णन गति [आरपीएम] | 8000 | 6000 | 5000 | 4000 | 3000 | 3000 | 2000 | ||||||||
| वजन (किग्रा] | 0.79 | 1.2 | 2.24 | 3.86 | 7 | 13.3 | 21.2 | ||||||||
|
रेडियल आकार [मिमी] |
डी1 | 63 | 80 | 100 | 125 | 160 | 200 | २५० | |||||||
| डी2 | 46 | 60 | 76 | 95 | १२० | १५८ | २१० | ||||||||
| डी3 | 34.5 | 41.7 | 51.5 | 61.5 | 79.5 | 99.5 | 124.5 | ||||||||
| ख | ६८ | 85.5 | १०७ | १३४.३ | 170 | २१४ | 266.5 | ||||||||
| सी | 57 | ६८ | 85 | 100 | १२७ | १५२.४ | १५२.४ | ||||||||
| G1 | 38 | 47 | 56 | ६४.५ | 86.5 | 100 | १२७ | ||||||||
| G2 | 46.5 | 55 | 64 | 72.5 | 101.5 | 115 | १४२ | ||||||||
| वी1 | 3 - 4.1 | 3 - 4.2 | 3 - 5.2 | 3 - 6.2 | 3 - 8.2 | 3 - 10.2 | 3 - 12.2 | ||||||||
| वी 2 | 3 - 6.3 | 3 - 9.5 | 3 - 11.5 | 3 - 13.5 | 3 - 17.5 | 3 - 21.5 | 3 - 26.5 | ||||||||
| वी 3 | 3 - 6.25 | 3 - 8.3 | 3 - 10.3 | 3 - 12.35 | 3 - 16.35 | 3 - 20.42 | 3 - 25 | ||||||||
| Y1 | 4.1 | 8.1 | |||||||||||||
| Y2 | 14 | १८ | 22 | 26 | |||||||||||
|
अक्षीय आकार [मिमी] |
एच | २६.१ | 28.1 | 32.5 | 36.3 | 41.6 | 47.7 | 55.2 | |||||||
| एल1 | 44.3 | 44.7 | 55 | 61.5 | 70.7 | 85 | 93.5 | ||||||||
| एल२ | 39.8 | 43.2 | 49 | 54.5 | 61.5 | 73.5 | ८१ | ||||||||
| पी | 7.7 | 8.2 | 9.2 | 9.8 | 15.2 | 16.5 | 19.5 | ||||||||
| आर | 3 | 4 | |||||||||||||
| एक्स | 2.5 | 2.85 | 3.3 | 3.5 | 4.9 | 5.5 | |||||||||
| δ | 0.2 ± 0.05 | 0.3 ( +0.05 / -0.1) | 0.5 (0 / -0.2) | ||||||||||||
|
छिद्र का आकार [मिमी] |
घ | 12 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | ||||||
| ख | 4 | 5 | 6 | 8 | 12 | 14 | १८ | ||||||||
| तो | 13.8 | 17.3 | 22.8 | २८.३ | 33.3 | 43.3 | 53.8 | ६४.४ | |||||||
