उत्पाद विवरण:
|
|
| उत्पत्ति के प्लेस: | शानक्सी, चीन |
|---|---|
| ब्रांड नाम: | CHAOYUE |
| मॉडल संख्या: | DLD7 |
|
भुगतान & नौवहन नियमों:
|
|
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | USD 25.00 - 220.00 / pc |
| पैकेजिंग विवरण: | कार्टन बॉक्स या लकड़ी का मामला उत्पादों के आकार पर निर्भर करता है |
| प्रसव के समय: | 1 - 3 सप्ताह |
| भुगतान शर्तें: | टी / टी |
| आपूर्ति की क्षमता: | प्रति माह 500 पी.सी. |
|
विस्तार जानकारी |
|||
| उत्पाद का नाम: | डीएलडी 7 0.79 - 21.2 किलोग्राम कृषि मशीनरी के लिए कृषि संबंधी | छिद्र का आकार: | 12 - 60 मिमी |
|---|---|---|---|
| बाहरी व्यास: | 68 - 266.5 मिमी | मोटाई: | 44.3 - 93.5 मिमी |
| वोल्टेज: | डीसी - 24 वी | शक्ति: | 15 - 85 डब्ल्यू |
| प्रमुखता देना: | 35W इलेक्ट्रिक क्लच ब्रेक,5000rpm इलेक्ट्रिक क्लच ब्रेक,5000rpm छोटा इलेक्ट्रोमैग्नेटिक क्लच |
||
उत्पाद विवरण

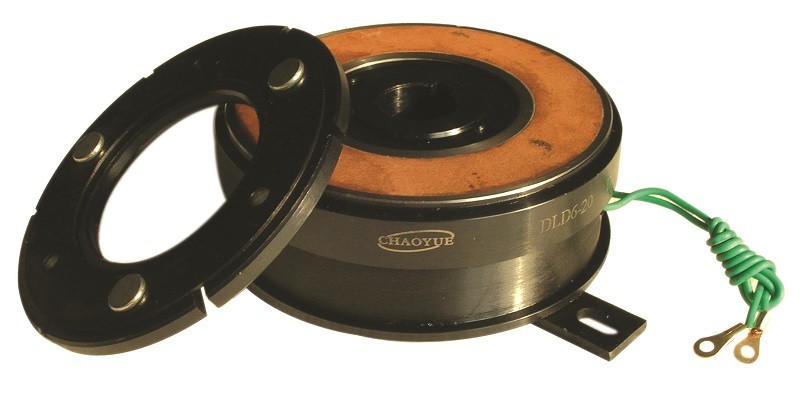

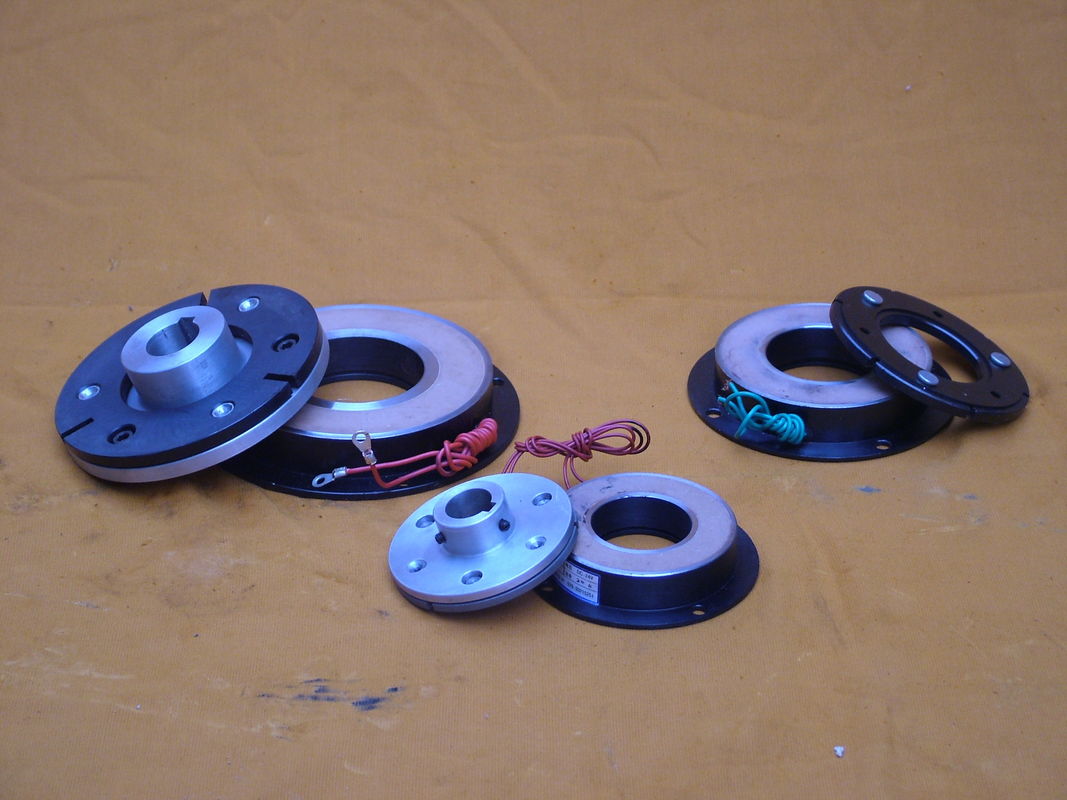

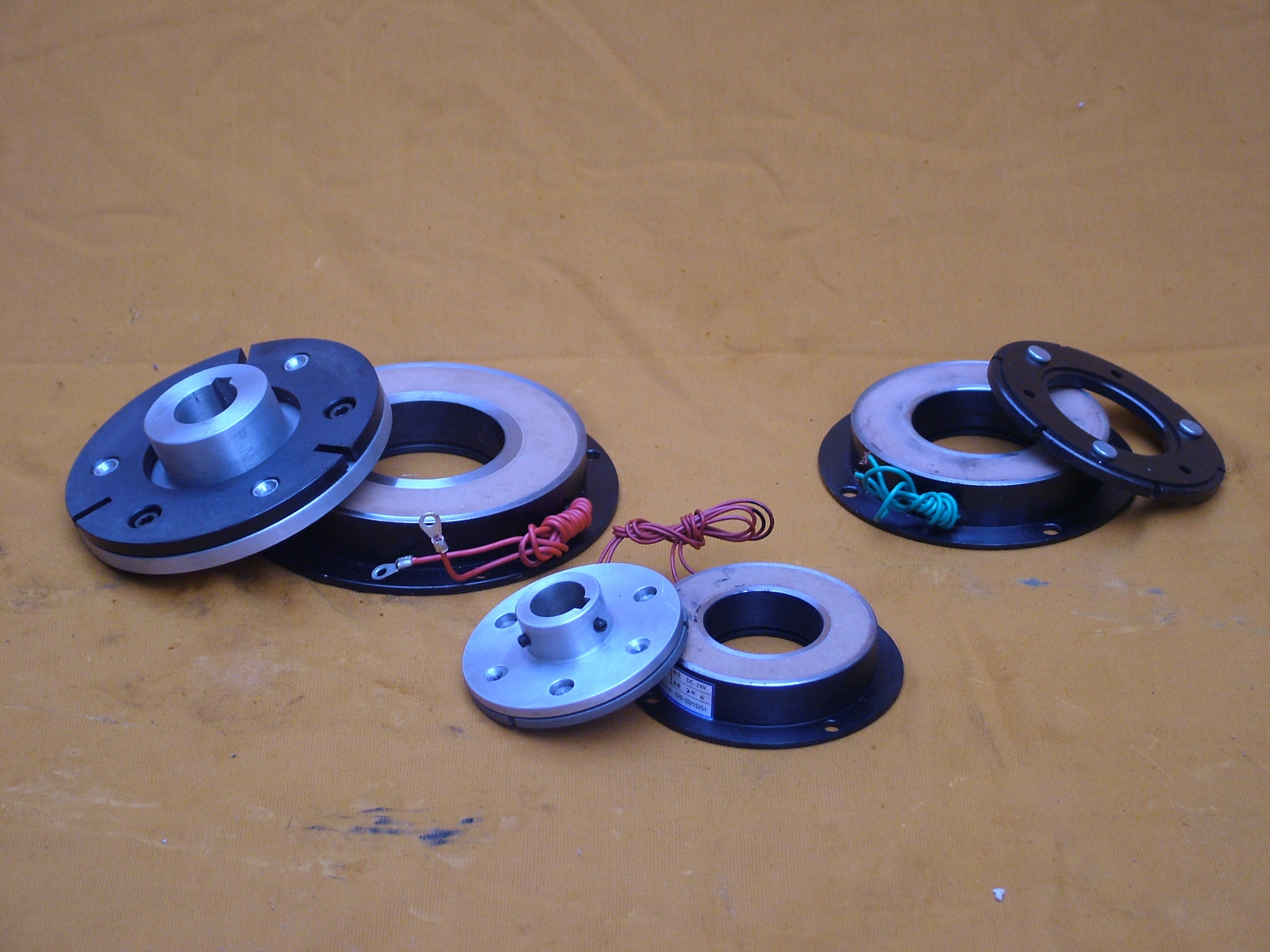

DLD7 0.79 - 21.2 किलोग्राम कृषि मशीनरी के लिए इलेक्ट्रोमैग्नेटिक क्लच
स्थापना विचार संपादक
1, नमी की पूर्ण अनुपस्थिति में, एक सूखे तेल घटकों के तहत विद्युत चुम्बकीय क्लच राज्य, अगर घर्षण भागों के रूप में पानी और तेल दाग
मास, घर्षण टोक़ बहुत कम हो जाएगा, संवेदनशीलता खराब हो गई है, इन परिस्थितियों के उपयोग से बचने के लिए, कृपया प्रदान किए गए कवर को जोड़ें।
2, जब धूल का उपयोग करने के लिए बहुत सारे स्थान होते हैं, तो एक सुरक्षात्मक आवरण का उपयोग करें।
3, क्लच के लिए प्रमुख अक्ष आयाम, JIS0401 H6 या JS6 के आकार का उपयोग करें।निर्दिष्ट एक का उपयोग करके JIS B1301-1959 में शाफ्ट के लिए कुंजी।
4, थर्मल विस्तार और अन्य कारकों को ध्यान में रखते हुए, बढ़ते शाफ्ट जोर कृपया 0.2 मिमी कम चुनें।
5, कृपया यांत्रिक समायोजन पर स्थापना के दौरान चूषण अंतर मूल्य के प्लस या माइनस 20% के भीतर है।
6, इसलिए कृपया हल्के ब्रैकेट रखें, भारी दबाव में क्लच बेयरिंग का उपयोग न करें।
7, स्क्रू असेंबली के संबंध में, स्प्रिंग मेटल शीट या इसी तरह का उपयोग करें और फिर सुस्त को रोकने के लिए संसाधित किया जाए।
8, साइड को बनाए रखते हुए मशीन के लीड फ्रेम का उपयोग करना, लेकिन टर्मिनल प्लेट या इस तरह का उपयोग वास्तव में जुड़ा हुआ है।
बढ़ते उदाहरण
| नमूना | DLD7 - 5 | DLD7 - 10 | DLD7 - 20 | DLD7 - 40 | DLD7 - 80 | DLD7 - 160 | DLD7 - 320 | ||||||||
| घर्षण टोक़ [एनएम] | गतिशील | 5 | 10 | 20 | 40 | 80 | 160 | 320 | |||||||
| स्थिर | 5.5 | 1 1 | 22 | 45 | 90 | 175 | 350 | ||||||||
| उत्तेजना वोल्टेज [वी] | डीसी - 24V | ||||||||||||||
| शक्ति (20 डिग्री सेल्सियस) [डब्ल्यू] | 15 | 20 | 28 | 35 | 50 | ६८ | 85 | ||||||||
| अधिकतम घूर्णन गति [आरपीएम] | 8000 | 6000 | 5000 | 4000 | 3000 | 3000 | 2000 | ||||||||
| वजन (किग्रा] | 0.79 | 1.2 | 2.24 | 3.86 | 7 | 13.3 | 21.2 | ||||||||
|
रेडियल आकार [मिमी] |
डी1 | 63 | 80 | 100 | 125 | 160 | 200 | २५० | |||||||
| डी2 | 46 | 60 | 76 | 95 | १२० | १५८ | २१० | ||||||||
| डी3 | 34.5 | 41.7 | 51.5 | 61.5 | 79.5 | 99.5 | 124.5 | ||||||||
| ख | ६८ | 85.5 | १०७ | १३४.३ | 170 | २१४ | 266.5 | ||||||||
| सी | 57 | ६८ | 85 | 100 | १२७ | १५२.४ | १५२.४ | ||||||||
| G1 | 38 | 47 | 56 | ६४.५ | 86.5 | 100 | १२७ | ||||||||
| G2 | 46.5 | 55 | 64 | 72.5 | 101.5 | 115 | १४२ | ||||||||
| वी1 | 3 - 4.1 | 3 - 4.2 | 3 - 5.2 | 3 - 6.2 | 3 - 8.2 | 3 - 10.2 | 3 - 12.2 | ||||||||
| वी 2 | 3 - 6.3 | 3 - 9.5 | 3 - 11.5 | 3 - 13.5 | 3 - 17.5 | 3 - 21.5 | 3 - 26.5 | ||||||||
| वी 3 | 3 - 6.25 | 3 - 8.3 | 3 - 10.3 | 3 - 12.35 | 3 - 16.35 | 3 - 20.42 | 3 - 25 | ||||||||
| Y1 | 4.1 | 8.1 | |||||||||||||
| Y2 | 14 | १८ | 22 | 26 | |||||||||||
|
अक्षीय आकार [मिमी] |
एच | २६.१ | 28.1 | 32.5 | 36.3 | 41.6 | 47.7 | 55.2 | |||||||
| एल1 | 44.3 | 44.7 | 55 | 61.5 | 70.7 | 85 | 93.5 | ||||||||
| एल२ | 39.8 | 43.2 | 49 | 54.5 | 61.5 | 73.5 | ८१ | ||||||||
| पी | 7.7 | 8.2 | 9.2 | 9.8 | 15.2 | 16.5 | 19.5 | ||||||||
| आर | 3 | 4 | |||||||||||||
| एक्स | 2.5 | 2.85 | 3.3 | 3.5 | 4.9 | 5.5 | |||||||||
| δ | 0.2 ± 0.05 | 0.3 ( +0.05 / -0.1) | 0.5 (0 / -0.2) | ||||||||||||
|
छिद्र का आकार [मिमी] |
घ | 12 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | ||||||
| ख | 4 | 5 | 6 | 8 | 12 | 14 | १८ | ||||||||
| तो | 13.8 | 17.3 | 22.8 | २८.३ | 33.3 | 43.3 | 53.8 | ६४.४ | |||||||
