उत्पाद विवरण:
|
|
| उत्पत्ति के प्लेस: | शानक्सी, चीन |
|---|---|
| ब्रांड नाम: | CHAOYUE |
| मॉडल संख्या: | DLD7 |
|
भुगतान & नौवहन नियमों:
|
|
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | USD 25.00 - 220.00 / pc |
| पैकेजिंग विवरण: | कार्टन बॉक्स या लकड़ी का मामला उत्पादों के आकार पर निर्भर करता है |
| प्रसव के समय: | 1 - 3 सप्ताह |
| भुगतान शर्तें: | टी / टी |
| आपूर्ति की क्षमता: | प्रति माह 500 पी.सी. |
|
विस्तार जानकारी |
|||
| उत्पाद का नाम: | डीएलडी 7 सिंगल डिस्क इलेक्ट्रानिक क्लच 12 - 60 मिमी | बाहरी व्यास: | 68 - 266.5 मिमी |
|---|---|---|---|
| मोटाई: | 44.3 - 93.5 मिमी | वजन: | 0.79 - 21.2 किग्रा |
| वोल्टेज: | डीसी - 24 वी | शक्ति: | 15 - 85 डब्ल्यू |
| प्रमुखता देना: | DC24V इलेक्ट्रोमैग्नेटिक क्लच ब्रेक,40mm बोर इलेक्ट्रोमैग्नेटिक क्लच ब्रेक,DC24V छोटे इलेक्ट्रोमैग्नेटिक क्लच |
||
उत्पाद विवरण

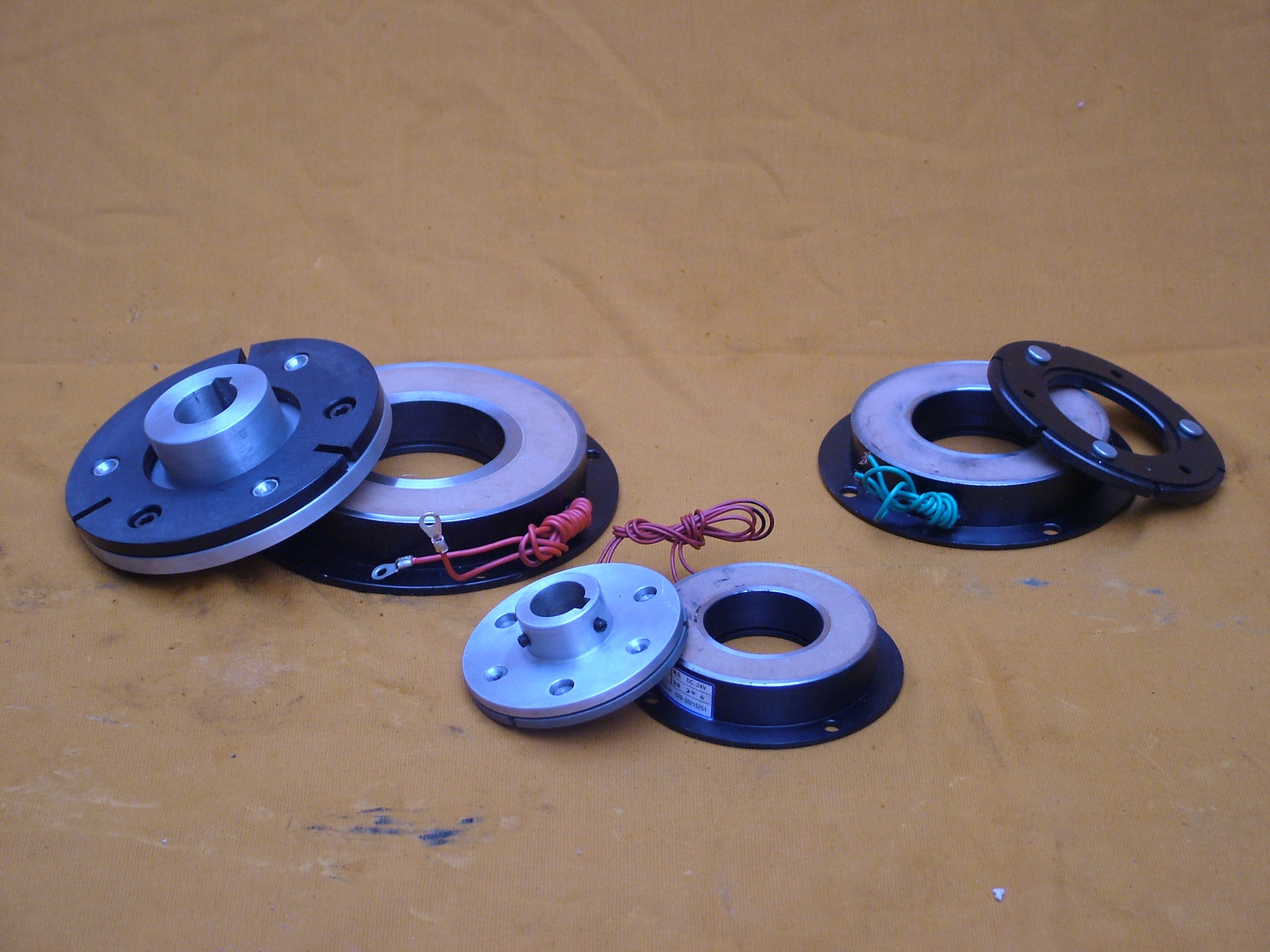

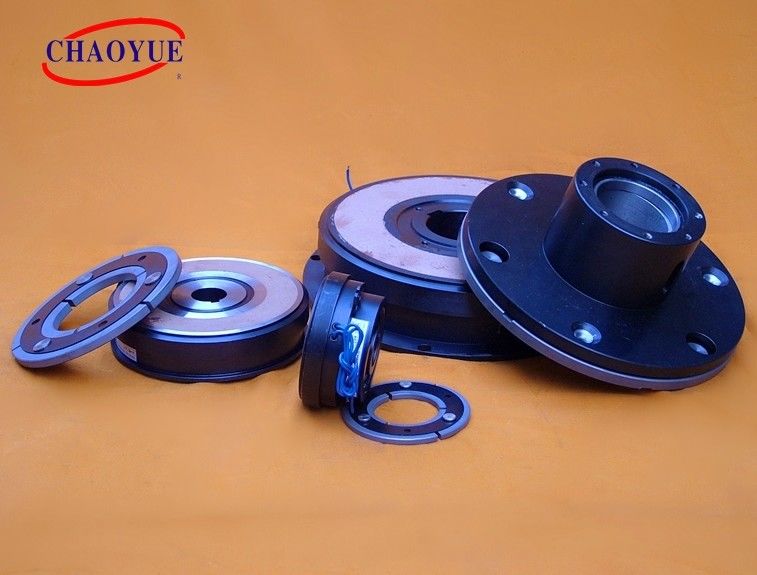

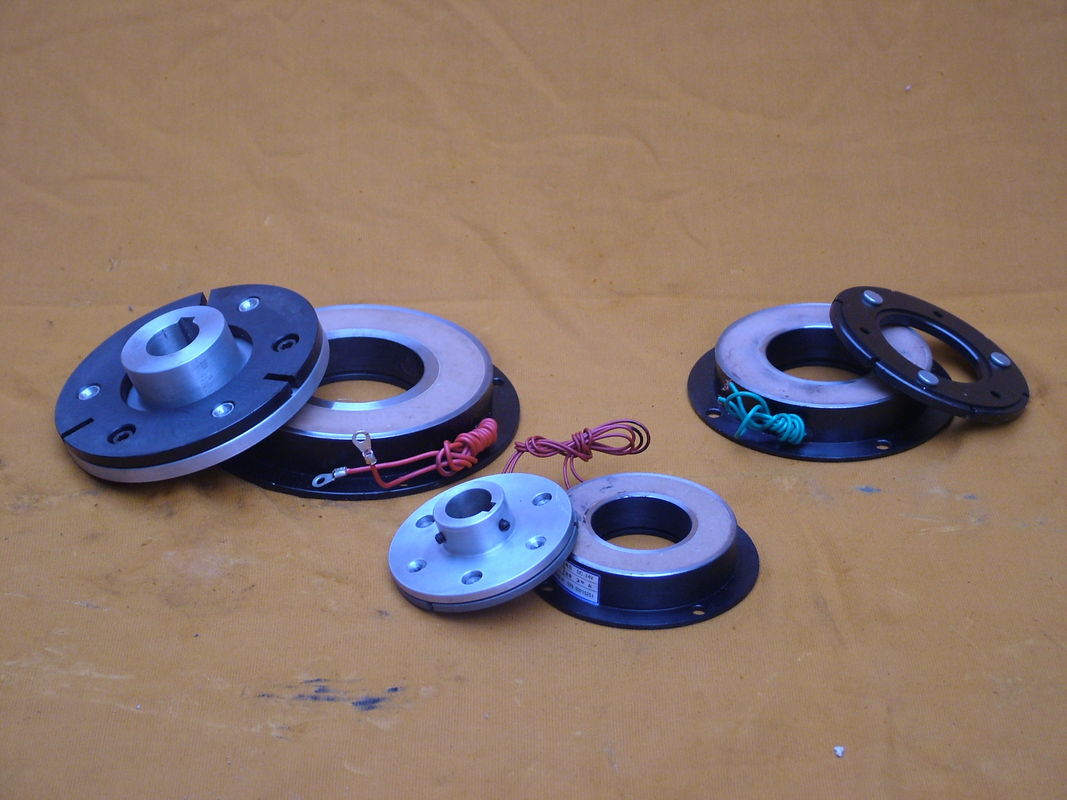

DLD7 सिंगल डिस्क इलेक्ट्रोमैग्नेटिक क्लच 12 - 60 एमएम
नोट संपादित करें
१) चूंकि विद्युतचुंबकीय क्लच उच्च गति से लगा हुआ है और बंद है, इसलिए लोहे की अवशोषण प्लेट और रोटर की सतह पर कई क्लच के निशान होंगे।ये निशान काम को नुकसान नहीं पहुंचाएंगे और इसकी अनुमति है।
2) विद्युत चुम्बकीय कुंडल पर उपयुक्त वोल्टेज लागू किया जाना चाहिए।12V वोल्टेज इलेक्ट्रोमैग्नेटिक कॉइल के लिए, यदि इसे 6V वोल्टेज सिस्टम में जोड़ा जाता है, तो यह पर्याप्त चुंबकीय क्षेत्र उत्पन्न करने में सक्षम नहीं होगा, जिससे सक्शन आयरन फिसल जाएगा, क्लच का जीवन छोटा हो जाएगा और शीतलन क्षमता कम हो जाएगी।इसके विपरीत, यदि 12V वोल्टेज सिस्टम में 6V कॉइल जोड़ा जाता है, तो कॉइल का जीवन छोटा हो जाएगा।
3) कुंडल और रोटर के बीच का अंतर बहुत महत्वपूर्ण है।एक मजबूत चुंबकीय क्षेत्र प्राप्त करने के लिए कॉइल और रोटर जितना संभव हो उतना करीब होना चाहिए, लेकिन रोटर को कॉइल को खींचने से रोकने के लिए अंतराल बहुत छोटा नहीं होना चाहिए (फिक्स्ड-कॉइल क्लच के लिए)।
4) रोटर और लोहे के अवशोषण के बीच का अंतर भी बहुत महत्वपूर्ण है।यदि यह अंतर बहुत छोटा है, जब क्लच को हटा दिया जाता है, रोटर चूषण लोहे को खींच लेगा।लेकिन अगर गैप बहुत बड़ा है, तो क्लच के काम करने पर उनके बीच बहुत कम संपर्क होगा।इन दोनों स्थितियों के कारण क्लच का खराब प्रदर्शन हो सकता है।दोनों के बीच उचित अंतर यह होना चाहिए कि जब क्लच में करंट न हो, तो दोनों नहीं खिंचेंगे;जब क्लच में करंट होता है, तो यह सुनिश्चित कर सकता है कि कोई फिसलन न हो।
बढ़ते उदाहरण
| नमूना | DLD7 - 5 | DLD7 - 10 | DLD7 - 20 | DLD7 - 40 | DLD7 - 80 | DLD7 - 160 | DLD7 - 320 | ||||||||
| घर्षण टोक़ [एनएम] | गतिशील | 5 | 10 | 20 | 40 | 80 | 160 | 320 | |||||||
| स्थिर | 5.5 | 1 1 | 22 | 45 | 90 | 175 | 350 | ||||||||
| उत्तेजना वोल्टेज [वी] | डीसी - 24V | ||||||||||||||
| शक्ति (20 डिग्री सेल्सियस) [डब्ल्यू] | 15 | 20 | 28 | 35 | 50 | ६८ | 85 | ||||||||
| अधिकतम घूर्णन गति [आरपीएम] | 8000 | 6000 | 5000 | 4000 | 3000 | 3000 | 2000 | ||||||||
| वजन (किग्रा] | 0.79 | 1.2 | 2.24 | 3.86 | 7 | 13.3 | 21.2 | ||||||||
|
रेडियल आकार [मिमी] |
डी1 | 63 | 80 | 100 | 125 | 160 | 200 | २५० | |||||||
| डी2 | 46 | 60 | 76 | 95 | १२० | १५८ | २१० | ||||||||
| डी3 | 34.5 | 41.7 | 51.5 | 61.5 | 79.5 | 99.5 | 124.5 | ||||||||
| ख | ६८ | 85.5 | १०७ | १३४.३ | 170 | २१४ | 266.5 | ||||||||
| सी | 57 | ६८ | 85 | 100 | १२७ | १५२.४ | १५२.४ | ||||||||
| G1 | 38 | 47 | 56 | ६४.५ | 86.5 | 100 | १२७ | ||||||||
| G2 | 46.5 | 55 | 64 | 72.5 | 101.5 | 115 | १४२ | ||||||||
| वी1 | 3 - 4.1 | 3 - 4.2 | 3 - 5.2 | 3 - 6.2 | 3 - 8.2 | 3 - 10.2 | 3 - 12.2 | ||||||||
| वी 2 | 3 - 6.3 | 3 - 9.5 | 3 - 11.5 | 3 - 13.5 | 3 - 17.5 | 3 - 21.5 | 3 - 26.5 | ||||||||
| वी 3 | 3 - 6.25 | 3 - 8.3 | 3 - 10.3 | 3 - 12.35 | 3 - 16.35 | 3 - 20.42 | 3 - 25 | ||||||||
| Y1 | 4.1 | 8.1 | |||||||||||||
| Y2 | 14 | १८ | 22 | 26 | |||||||||||
|
अक्षीय आकार [मिमी] |
एच | २६.१ | 28.1 | 32.5 | 36.3 | 41.6 | 47.7 | 55.2 | |||||||
| एल1 | 44.3 | 44.7 | 55 | 61.5 | 70.7 | 85 | 93.5 | ||||||||
| एल२ | 39.8 | 43.2 | 49 | 54.5 | 61.5 | 73.5 | ८१ | ||||||||
| पी | 7.7 | 8.2 | 9.2 | 9.8 | 15.2 | 16.5 | 19.5 | ||||||||
| आर | 3 | 4 | |||||||||||||
| एक्स | 2.5 | 2.85 | 3.3 | 3.5 | 4.9 | 5.5 | |||||||||
| δ | 0.2 ± 0.05 | 0.3 ( +0.05 / -0.1) | 0.5 (0 / -0.2) | ||||||||||||
|
छिद्र का आकार [मिमी] |
घ | 12 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | ||||||
| ख | 4 | 5 | 6 | 8 | 12 | 14 | १८ | ||||||||
| तो | 13.8 | 17.3 | 22.8 | २८.३ | 33.3 | 43.3 | 53.8 | ६४.४ | |||||||
