उत्पाद विवरण:
|
|
| उत्पत्ति के प्लेस: | शानक्सी, चीन |
|---|---|
| ब्रांड नाम: | CHAOYUE |
| मॉडल संख्या: | सी-एक्स |
|
भुगतान & नौवहन नियमों:
|
|
| न्यूनतम आदेश मात्रा: | 50 पीसी |
| मूल्य: | USD 15.00 - 260.00 / pc |
| पैकेजिंग विवरण: | कार्टन बॉक्स या लकड़ी का मामला उत्पादों के आकार पर निर्भर करता है |
| प्रसव के समय: | 1 - 3 सप्ताह |
| भुगतान शर्तें: | टी / टी |
| आपूर्ति की क्षमता: | 5000 पीसी प्रति माह |
|
विस्तार जानकारी |
|||
| भीतरी व्यास: | 22.22 - 123.34 मिमी | बाहरी व्यास: | 38.88 - 140.00 मिमी |
|---|---|---|---|
| टोक़: | 50 - 3840 एनएम | मोटाई: | 10 - 25.4 मिमी |
| वजन: | 0.030 - 0.400 KG | ||
| प्रमुखता देना: | 3840 एनएम स्प्रैग ओवररनिंग क्लच,140 मिमी मोटाई स्प्रैग ओवररनिंग क्लच,3840 एनएम वन वे क्लच सिस्टम |
||
उत्पाद विवरण

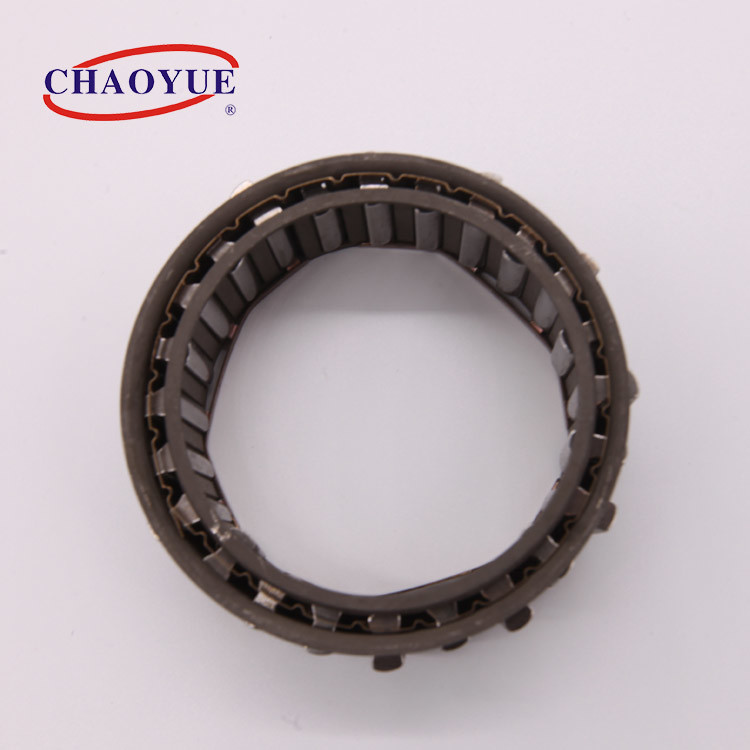

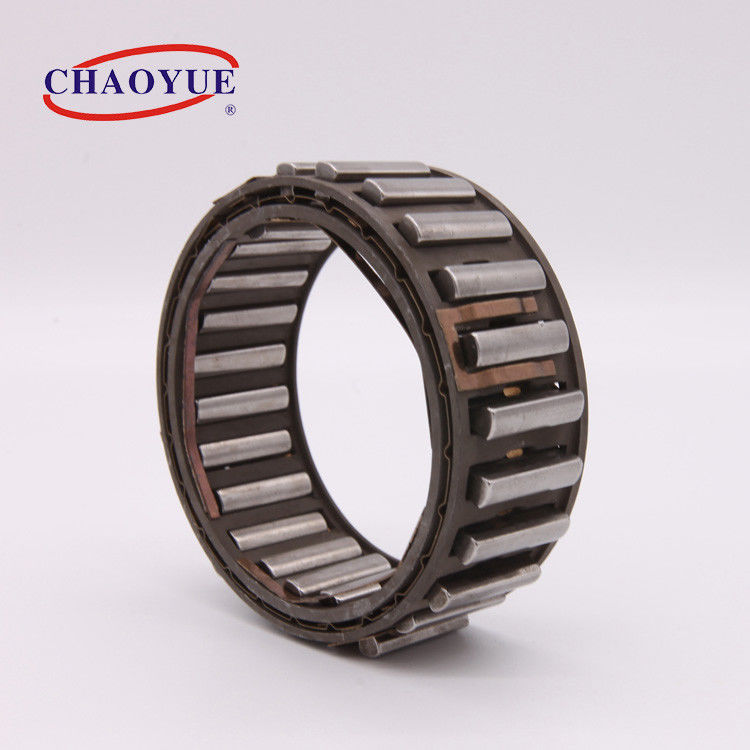

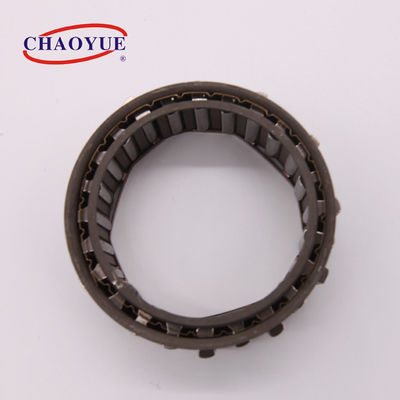

सीके-एक्स स्प्रैग वन वे फ्रीव्हील स्प्रैग ओवररनिंग क्लच सहनशीलता
टाइप सीके-एक्स वेज, अंदर और बाहर रिटेनर, नालीदार स्प्रिंग और डंपिंग कंपोनेंट से बना एक स्प्रैग है।अन्य प्रकार के क्लच के साथ तुलना करें, न्यूनतम स्थान की आवश्यकता के लिए टोक़ क्षमता अधिक है, गुणवत्ता में उत्कृष्ट और कीमत में सस्ती है।
इसे एक डिजाइन में स्थापित किया जाना चाहिए जो दौड़ प्रदान करता है, अक्षीय और रेडियल भार, स्नेहन और सीलिंग के लिए समर्थन करता है।आंतरिक और बाहरी दौड़ दोनों में 'ई' के साथ न्यूनतम मैदान होना चाहिए।वैकल्पिक रूप से, कठोर स्टील शाफ्ट, या आवास के मामले में, नीचे दिए गए विनिर्देश के अनुसार दौड़ लगाई जा सकती है।कम से कम 1.2 मिमी की गहराई के लिए तैयार भाग की पर्याप्त कठोरता एचआरसी 60 से 62 होनी चाहिए।कोर कठोरता HRC35 से 45 तक होनी चाहिए। सतह खुरदरापन 0.8 माइक्रोन से अधिक नहीं होना चाहिए।दौड़ के बीच अधिकतम टेपर: 25 मिमी चौड़ाई के लिए 0.007 मिमी।
पैकिंग, कन्वेयर, होस्टिंग, प्रिंटिंग, पेपर बनाने, नालीदार मशीन, भोजन आदि की मशीनरी प्रणाली में व्यापक रूप से उपयोग की जाने वाली यह श्रृंखला।
बढ़ते उदाहरण
| प्रकार | नाममात्र टोक़ [एनएम] | ओवररनिंग सीमित गति [आर / मिनट] | Coutour में आयाम [मिमी] | वजन | |||||
| आंतरिक प्रतिस्पर्धा | बाहरी दौड़ | घ +0.008 -0.005 |
घ +0.013 -0 |
इ | घ1 | घ1 | |||
| CK-X2238 x 10.0 | 50 | 4300 | २१५० | 22.22 | 38.88 | 10.0 | 50 | 17 | 0.030 |
| CK-X2744 x 13.5 | 95 | ३४५० | १७०० | २७.७६ | 44.42 | 13.5 | 58 | 21 | 0.055 |
| CK-X3047 x 13.5 | 99 | 3150 | १५५० | 30.34 | 47.00 | 13.5 | 62 | 23 | 0.060 |
| सीके-एक्स३१४८ एक्स १३.५ | १२७ | 3000 | 1500 | 31.75 | 48.41 | 13.5 | 63 | 24 | 0.060 |
| CK-X3854 x 16.0 | २२० | 2500 | १२५० | 38.09 | 54.75 | १६.० | ७१ | 29 | 0.085 |
| CK-X4157 x 13.5 | १७९ | 2300 | ११५० | 41.27 | 57.93 | 13.5 | 75 | 32 | 0.090 |
| CK-X4461 x 16.0 | २९० | २१५० | १०५० | 44.45 | ६१.११ | १६.० | 79 | 34 | 0.095 |
| CK-X4966 x 13.5 | 245 | १९०० | 950 | 49.72 | 66.38 | 13.5 | ८६ | 38 | 0.100 |
| CK-X5471 x 13.5 | 336 | १७५० | 850 | 54.76 | ७१.४२ | 13.5 | ९२ | 42 | 0.110 |
| CK-X5471 x 16.0 | 420 | १७५० | 850 | 54.76 | ७१.४२ | १६.० | ९२ | 42 | 0.130 |
| CK-X5471 x 21.0 | 615 | १७५० | 850 | 54.76 | ७१.४२ | २१.० | ९२ | 42 | 0.180 |
| CK-X5471 x 25.4 | 792 | १७५० | 850 | 54.76 | ७१.४२ | २५.४ | ९२ | 42 | 0.200 |
| CK-X5774 x 16.0 | 483 | १६५० | 800 | 57.76 | 74.42 | १६.० | 98 | 44 | 0.110 |
| सीके-एक्स६३८० x २१.० | 645 | 1500 | 750 | 63.34 | 80.00 | २१.० | १०४ | 50 | 0.175 |
| CK-X7288 x 13.5 | 540 | १३०० | 650 | 72.22 | 88.88 | 13.5 | 115 | 56 | 0.140 |
| CK-X7288 x 16.0 | १०२३ | १३०० | 650 | 72.22 | 88.88 | १६.० | 115 | 56 | 0.185 |
| CK-X7288 x 21.0 | १०२३ | १३०० | 650 | 72.22 | 88.88 | २१.० | 115 | 56 | 0.210 |
| CK-X7996 x 25.4 | १६३० | १२०० | 600 | 79.70 | ९६.३६ | २५.४ | १२४ | ६१ | 0.280 |
| CK-X83100 x 25.4 | १६४५ | ११५० | 550 | ८३.३४ | 100.00 | २५.४ | १३२ | 65 | 0.270 |
| CK-X87103 x 16.0 | 1000 | ११०० | 500 | 57.30 | १०३.९६ | १६.० | 134 | 67 | 0.165 |
| सीके-एक्स१०३११९ एक्स १६.० | १२९० | 900 | 450 | १०३.२३ | 119.89 | १६.० | १५५ | 80 | 0.205 |
| CK-X123140 x 25.4 | 3840 | 750 | 400 | १२३.३४ | 140.00 | २५.४ | १८४ | ९६ | 0.400 |
