उत्पाद विवरण:
|
|
| उत्पत्ति के प्लेस: | शानक्सी, चीन |
|---|---|
| ब्रांड नाम: | CHAOYUE |
| मॉडल संख्या: | जीसी बी |
|
भुगतान & नौवहन नियमों:
|
|
| न्यूनतम आदेश मात्रा: | 1 पीसी |
| मूल्य: | USD 25.00 - 360.00 / pc |
| पैकेजिंग विवरण: | कार्टन बॉक्स या लकड़ी का मामला उत्पादों के आकार पर निर्भर करता है |
| प्रसव के समय: | 1 - 3 सप्ताह |
| भुगतान शर्तें: | टी / टी |
| आपूर्ति की क्षमता: | प्रति माह 500 पी.सी. |
|
विस्तार जानकारी |
|||
| उत्पाद का नाम: | जीसी-बी एएसएनयू वन वे रोलर क्लच असर 8.3 - 17040 एनएम | भीतरी व्यास: | 8 - 150 मिमी |
|---|---|---|---|
| बाहरी व्यास: | 35 - 320 मिमी | मोटाई: | 13 - 108 मिमी |
| टोक़: | 8.3 - 17040 एनएम | वजन: | 0.07 - 42.0 KG |
| प्रमुखता देना: | आंतरिक व्यास 50 मिमी फंसे रोलर क्लच,टोक़ 720N.M फंसे रोलर क्लच,टोक़ 720N.M एक तरह से सुई रोलर असर |
||
उत्पाद विवरण

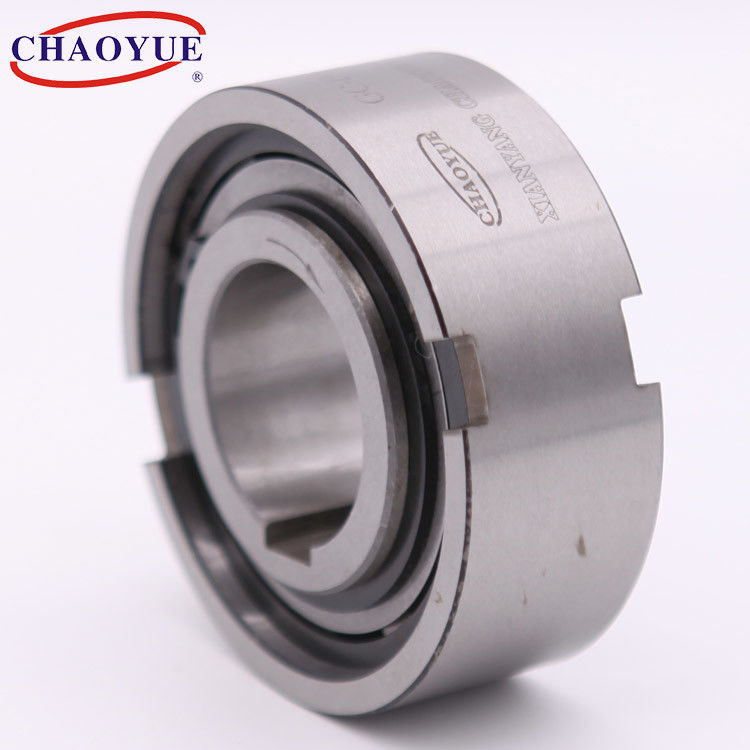

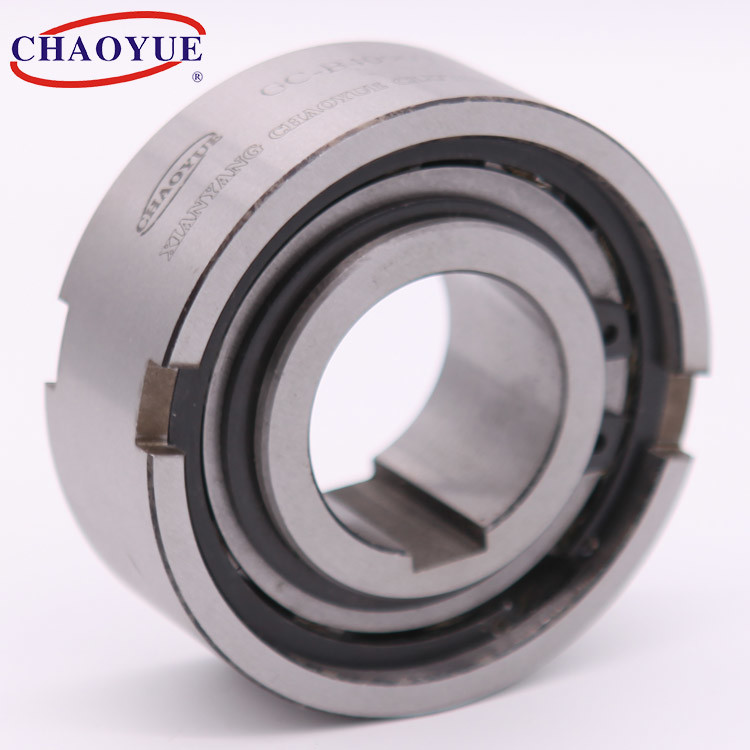

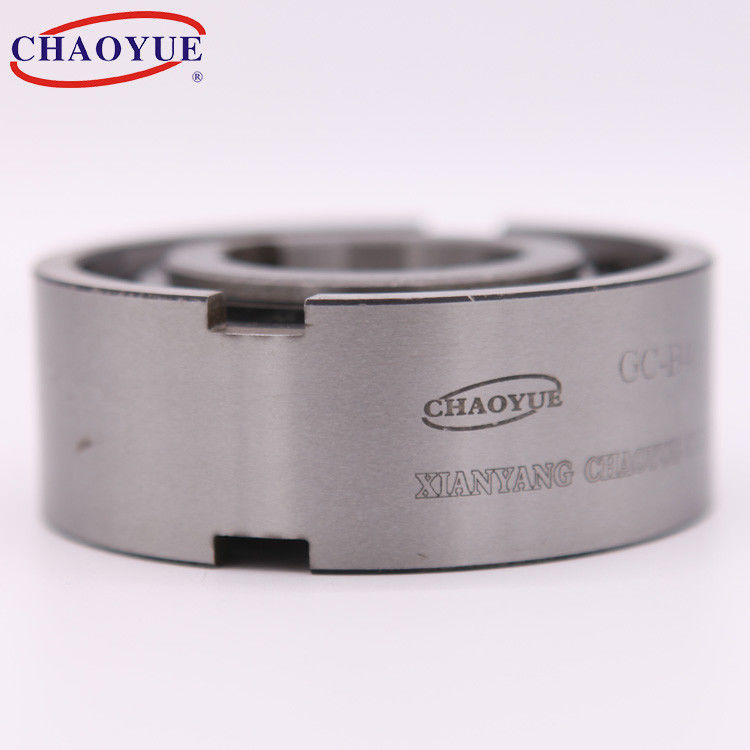

जीसी-बी ASNU वन वे रोलर क्लच असर 8.3 - 17040 एनएम
यदि बाहरी रिंग प्रयास के संबंध में एक तरफा क्लच आंतरिक दौड़ को दक्षिणावर्त घुमाया जाता है, तो रोलर को छोटे सिरे में खुले चैनल में ले जाया जाता है, बाहरी रिंग के बीच की कील, दो लॉक, एक ही समय में, भी हो सकता है इस बीच टोक़ संचारित करें।फिलहाल, वसंत पहले रोलर की वेडिंग क्रिया में सुधार करने के लिए है, रोलर को छोटे सिरे के बाद खुले स्लॉट में घुमाया जाता है, एक तरफा क्लच लॉकअप होता है, जिससे बाहरी रिंग को आंतरिक रिंग के सापेक्ष घूमने की अनुमति नहीं मिलती है। , या आंतरिक रिंग को बाहरी रिंग के सापेक्ष वामावर्त घुमाया जाता है।
रोलर की बाहरी सतह के संपर्क में सतह कैम प्रोफाइल और एक निश्चित पच्चर कोण से बना होता है।पारंपरिक संरचना में, यह कोण आमतौर पर 6 ° -8 डिग्री होता है।मशीनिंग त्रुटियों और उपयोग में प्रभाव पहनने को ध्यान में रखते हुए, क्योंकि संपर्क कोण कील खंड अपरिवर्तित रहता है, अक्सर कैम सतह प्रोफ़ाइल प्रसंस्करण लॉगरिदमिक रूप से सर्पिल खांचे को खोलता है।
बढ़ते उदाहरण
| प्रकार | नाममात्र टोक़ [एनएम] | ओवररनिंग सीमित गति [आर / मिनट] | Coutour में आयाम [मिमी] | वजन | |||||
| आंतरिक प्रतिस्पर्धा | बाहरी दौड़ | घ [h7] | डी [एच7] | ली | खवू xtवू | खनहीं xtनहीं | |||
| जीसी-बी८३५ | 8.3 | १६५० | 2500 | 8 | 35 | १३ | 4 एक्स 1.4 | 2 एक्स 1.0 | 0.07 |
| जीसी-बी१२३५ | 8.3 | १६५० | 2500 | 12 | 35 | १३ | 4 एक्स 1.4 | 4 एक्स 1.8 | 0.06 |
| जीसी-बी१२३७ | 8.5 | 1600 | 2500 | 12 | 37 | 20 | 6 x 3.3 | 4 एक्स 1.8 | 0.07 |
| जीसी-बी1542 | 22 | १२०० | 1800 | 15 | 42 | १८ | 5 एक्स 1.8 | 5 एक्स 2.3 | 0.11 |
| जीसी-बी1747 | 35 | ११५० | १७०० | 17 | 47 | 19 | 5 एक्स 2.3 | 5 एक्स 2.3 | 0.15 |
| जीसी-बी२०५२ | 26 | १०५० | १५५० | 20 | 52 | 21 | 6 x 2.3 | 6 x 2.8 | 0.19 |
| जीसी-बी२०६० | 90 | 850 | १३०० | 20 | 60 | 20 | 6 x 2.3 | 6 x 3.0 | 0.08 |
| जीसी-बी२०६२ | 100 | 850 | १३०० | 20 | 62 | 36 | 8 x 3.5 | 6 x 2.8 | 0.59 |
| जीसी-बी२५६२ | 90 | 850 | १३०० | 25 | 62 | 24 | 8 x 2.8 | 8 x 3.3 | 0.38 |
| जीसी-बी३०७२ | १८४ | 700 | ११०० | 30 | 72 | २७ | 10 x 2.5 | 10 x 3.3 | 0.54 |
| जीसी-बी3580 | 270 | 600 | 950 | 35 | 80 | 31 | 12 x 3.5 | 12 x 3.3 | 0.74 |
| जीसी-बी4090 | 387 | 550 | 850 | 40 | 90 | 33 | 12 x 4.1 | 14 x 3.8 | 0.92 |
| जीसी-बी४३९३ | 400 | 550 | 850 | 43 | ९३ | 36 | 14 x 4.5 | 10 x 3.0 | 1 |
| जीसी-बी45100 | 558 | 500 | 800 | 45 | 100 | 36 | 14 x 4.6 | 14 x 3.8 | 1.31 |
| जीसी-बी५०११० | 720 | 425 | 675 | 50 | 110 | 40 | 14 x 5.6 | 18 x 4.4 | 1.74 |
| जीसी-बी६०१३० | १३१५ | 375 | 525 | 60 | 130 | 46 | 18 x 5.6 | 20 x 4.9 | 2.77 |
| जीसी-बी६०१७० | 2500 | 275 | 425 | 60 | 170 | 90 | 20 x 7.5 | 18 x 4.4 | 6.5 |
| जीसी-बी65170 | 2500 | 275 | 425 | 65 | 170 | 90 | 20 x 7.5 | 18 x 4.4 | 6.3 |
| जीसी-बी७०१५० | १६५६ | 300 | 475 | 70 | १५० | 51 | 20 x 6.9 | 20 x 4.9 | 4.16 |
| जीसी-बी८०१७० | 2096 | 275 | 425 | 80 | 170 | 58 | 20 x 7.5 | 22 x 5.4 | 7.01 |
| जीसी-बी९०१९० | 3468 | २५० | 375 | 90 | 190 | 64 | 20 x 8.0 | 25 x 5.4 | 8.2 |
| जीसी-बी१००२१५ | 5400 | 225 | 340 | 100 | 215 | 73 | 24 x 8.5 | 28 x 6.4 | 12.6 |
| जीसी-बी120260 | 5932 | १८५ | 275 | १२० | 260 | ८६ | 28 x 10 | 32 x 7.4 | 23 |
| जीसी-बी150320 | १७०४० | १५० | २३० | १५० | 320 | १०८ | 32 x 12 | 36 x 8.4 | 42 |
