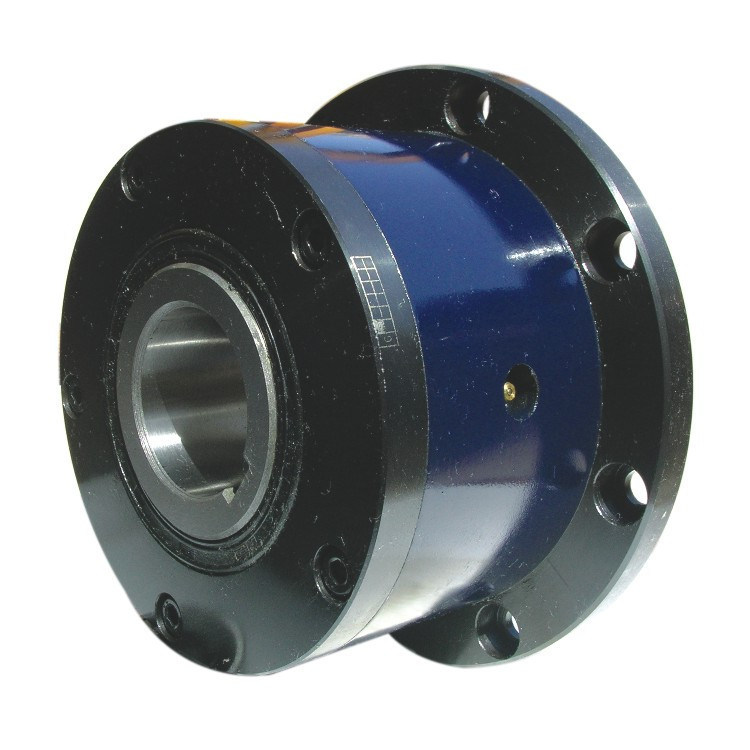

230 मिमी ओडी स्प्रैग ओवररनिंग क्लच

उत्पाद विवरण:
उत्पत्ति के प्लेस:	शानक्सी, चीन
ब्रांड नाम:	CHAOYUE
मॉडल संख्या:	CKZF-डी
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा:	1 पीसी
मूल्य:	USD 185.00 - 1650.00 / pc
पैकेजिंग विवरण:	कार्टन बॉक्स या लकड़ी का मामला उत्पादों के आकार पर निर्भर करता है
प्रसव के समय:	1 - 3 सप्ताह
भुगतान शर्तें:	टी / टी
आपूर्ति की क्षमता:	प्रति माह 500 पी.सी.

अब से संपर्क करें

विस्तार जानकारी
उत्पाद का नाम:	सीकेजेडएफ-डी मैकिनकेल फ्रीव्हील वन वे क्लच असर विथ कीवे 3.9 - 94.0 किलोग्राम	भीतरी व्यास:	30 - 130 मिमी
बाहरी व्यास:	128 - 380 मिमी	लंबाई:	70 - 214 मिमी
टोक़:	300 - 15150 एनएम
प्रमुखता देना:	Machinecal Sprag Overrunning क्लच , 230mm OD Sprag Overrunning क्लच , 230mm OD कैम क्लच बेयरिंग

उत्पाद विवरण

सीकेजेडएफ-डी मशीनकल फ्रीव्हील वन वे क्लच बेयरिंग विथ कीवे 3.9 - 94.0 किग्रा

स्प्रैग टाइप वन-वे क्लच
आउटर रिंग, वेज शेप 8, इनर होल्डिंग स्प्रिंग और कंपोजिशन, ये वेजेज रोलर टाइप वन-वे रोलर क्लच में समान तरीके से काम करते हैं।जब सचित्र में बाहरी रिंग आंतरिक रिंग के सापेक्ष वामावर्त घुमाई जाती है, तो पच्चर को झुका हुआ, आंतरिक, ताकि बीच में एक निश्चित स्थान, और इस प्रकार क्लच को लॉक-अप नहीं किया जाएगा।दूसरे शब्दों में, सचित्र स्प्रैग टाइप वन-वे क्लच जो बाहरी रिंग के संबंध में किसी भी समय अनुमति देता है, आंतरिक रिंग के संबंध में वामावर्त घुमाता है या दक्षिणावर्त घुमाने की अनुमति देता है। हालांकि, बाहरी के सापेक्ष घूमने का प्रयास करते समय एक दक्षिणावर्त दिशा में रिंग इनर रिंग, कार्ड सहित वेज ज्योमेट्री के लिए, आप बाहरी रिंग के बीच नहीं जा सकते ताकि दोनों को एक साथ लॉक किया जा सके।यही है, एक बार जब वेजेस आंतरिक और बाहरी रिंगों को जाम कर देते हैं, तो एक तरफा क्लच लॉकअप होता है, न कि आंतरिक रिंग की बाहरी रिंग के संबंध में, बाहरी रिंग या आंतरिक रिंग वामावर्त घूर्णन के संबंध में दक्षिणावर्त घूमता है।यह सुनिश्चित करने के लिए कि कील को आंतरिक और बाहरी रिंगों के बीच सुरक्षित रूप से वेज किया जा सकता है, इस तरह क्लच, एक रिटेनिंग स्प्रिंग के साथ प्रदान किया जाता है, कि वेज को दो मोड़ की दिशा में लॉक किया जा सकता है, यह झुका रहता है।

बढ़ते उदाहरण

230 मिमी ओडी स्प्रैग ओवररनिंग क्लच 0

230 मिमी ओडी स्प्रैग ओवररनिंग क्लच 1

प्रकार	नाममात्र टोक़ [एनएम]	न्यूनतम गैर-संपर्क घूर्णन गति	अधिकतम गैर संपर्क घूर्णन गति	समोच्च में आयाम [मिमी]											वजन [किलोग्राम]
प्रकार	नाममात्र टोक़ [एनएम]	नहीं_मिनट	नहीं_{मैक्स}	घ [एच7]	घ	घ₁ [h8]	घ₂	घ₃	एच	ख	ली	टी	एन - डी₁	ख_नहीं xt_नहीं	वजन [किलोग्राम]
CKZF-D30100	300	780	6000	30	100	75	114	128	10	57	70	3.0	6 - 6.6	8 x 3.3	3.9
CKZF-D35110	460	740	6000	35	110	80	१२४	140	१३	58.5	75	3.5	6 - 6.6	10 x 3.3	4.9
सीकेजेडएफ-डी40125	590	720	5000	40	125	100	१४२	160	14	68.5	88	4.5	8 - 9.0	12 x 3.3	7.5
सीकेजेडएफ-डी45130	700	६६५	5000	45	130	100	१४६	165	15	75.5	88	3.5	8 - 9.0	14 x 3.8	7.8
CKZF-D50150	१३१०	६१०	4000	50	१५०	110	१६६	१८५	14	७८	९७	4.0	8 - 9.0	14 x 3.8	10.8
CKZF-D55160	१४८०	600	4000	55	160	115	१८२	204	१८	८४	106	4.0	8 - 11	16 x 4.3	14.0
CKZF-D60170	१९१०	490	3200	60	170	125	१९२	२१४	17	१०१	116	4.0	10 - 11	18 x 4.4	16.8
CKZF-D70190	2700	480	3200	70	190	140	212	२३४	१८	113	136	4.0	10 - 11	20 x 4.9	20.8
CKZF-D80210	4500	450	२४००	80	२१०	160	232	२५४	21	120.5	१४६	4.0	10 - 11	22 x 5.4	२७.०
CKZF-D90230	7560	420	२४००	90	२३०	180	२५४	278	20.5	१३१	160	4.5	10 - 14	25 x 5.4	40.0
CKZF-D100270	११५००	455	2000	100	270	२१०	305	335	30	१५०	१८४	5.0	10 - 18	28 x 6.4	६७.०
CKZF-D130310	१५१५०	415	2000	130	३१०	240	345	380	29	१८१	२१४	5.0	12 - 18	32 x 7.4	94.0
