M14 बोल्ट कीलेस लॉकिंग असेंबली

उत्पाद विवरण:
उत्पत्ति के प्लेस:	शानक्सी, चीन
ब्रांड नाम:	CHAOYUE
मॉडल संख्या:	Z23
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा:	5 पीसी
मूल्य:	USD 10.00 - 113.00 / pc
पैकेजिंग विवरण:	कार्टन बॉक्स या लकड़ी का मामला उत्पादों के आकार पर निर्भर करता है
प्रसव के समय:	1 - 3 सप्ताह
भुगतान शर्तें:	टी / टी
आपूर्ति की क्षमता:	प्रति माह 500 पी.सी.

अब से संपर्क करें

विस्तार जानकारी
भीतरी व्यास:	19 - 180 मिमी	बाहरी व्यास:	47 - 235 मिमी
मोटाई:	39 - 84 मिमी	टोक़:	0.54 - 50.4 केएनएम
पेंच:	एम 6 - एम 14	वजन:	0.35 - 13.68 किग्रा
प्रमुखता देना:	235mm OD कीलेस लॉकिंग असेंबली , M14 बोल्ट कीलेस लॉकिंग असेंबली , M14 बोल्ट एक्सपेंशन ज्वाइंट स्लीव

उत्पाद विवरण

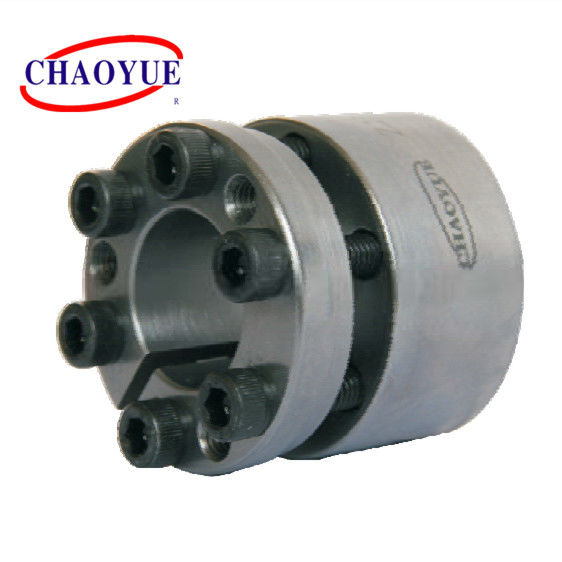

खाद्य मशीनरी के लिए Z23 पावर लॉक डिवाइस लॉकिंग असेंबली

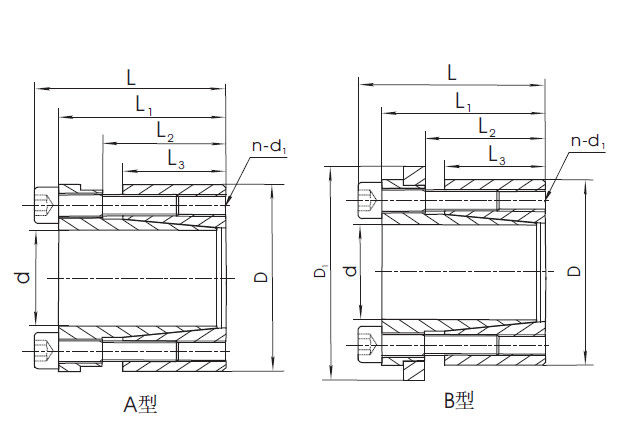

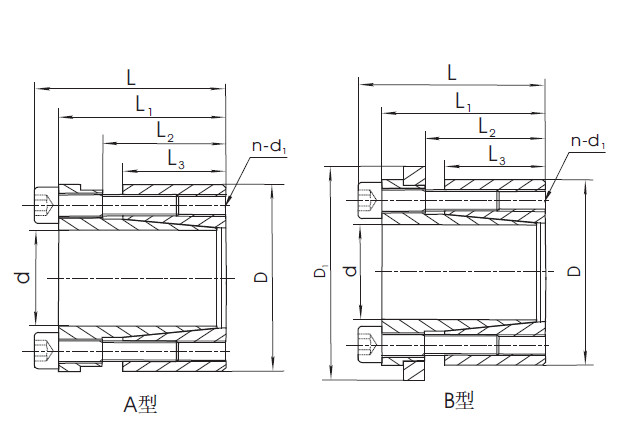

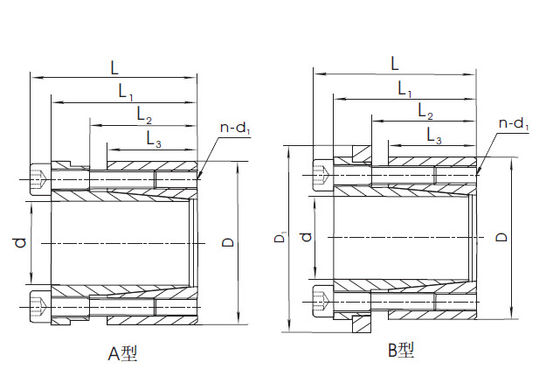

बढ़ते उदाहरण

मौलिक आयाम [मिमी]							पेंच		चूहों से भरा हुआ		टाइटन बोल्ट का टॉर्क [एनएम]	वजन [किलोग्राम]
घ	घ	ली	ली₁	ली₂	ली₃	घ₁	घ₁	नहीं	अक्षीय ताकत [केएन]	टॉर्कः [केएन · एम]	टाइटन बोल्ट का टॉर्क [एनएम]	वजन [किलोग्राम]
19	47	45	39	30	26	53	एम6	6	54	0.54	17	0.35
20	47	45	39	30	26	53	एम6	6	54	0.6	17	0.36
22	47	45	39	30	26	53	एम6	6	54	0.6	17	0.44
24	50	45	39	30	26	56	एम6	6	54	0.65	17	0.47
25	50	45	39	30	26	56	एम6	6	54	0.68	17	0.48
28	55	45	39	30	26	६१	एम6	6	54	0.78	17	0.55
30	55	45	39	30	26	६१	एम6	6	54	0.82	17	0.76
32	60	45	39	30	26	66	एम6	9	82	1.31	17	0.79
35	60	45	39	30	26	66	एम6	9	82	1.44	17	0.81
38	65	45	39	30	26	७१	एम6	9	82	1.52	17	0.87
40	65	45	39	30	26	७१	एम6	9	82	1.64	17	0.94
42	75	55	47	35	30	८१	एम8	6	१०१	2.13	41	1.02
45	75	55	47	35	30	८१	एम8	6	१०१	2.28	41	1.06
48	80	55	47	35	30	८६	एम8	6	१०१	२.४३	41	१.७
50	80	55	47	35	30	८६	एम8	6	१०१	२.५३	41	1.76
55	85	55	47	35	30	९१	एम8	9	१५२	4.18	41	1.89
60	90	55	47	35	30	९६	एम8	9	१५२	4.56	41	1.98
65	95	55	47	35	30	१०१	एम8	9	१५२	4.96	41	2.15
70	110	77	67	46	40	116	एम10	7	१८६	6.5	83	2.24
75	115	77	67	46	40	१२१	एम10	7	१८६	7	83	3.07
80	१२०	77	67	46	40	१२६	एम10	7	१८६	7.4	83	3.35
85	125	77	67	46	40	१३१	एम10	8	२१३	9	83	3.59
90	130	77	67	46	40	136	एम10	8	२१३	9.6	83	5.04
95	१३५	77	67	46	40	१४१	एम10	10	२६७	12.6	83	5.38
100	145	89	77	52	46	१५१	एम12	7	270	13.3	145	5.81
110	१५५	89	77	52	46	१६१	एम12	7	270	14.7	145	6.06
१२०	165	89	77	52	46	१७१	एम12	8	309	१८.४	145	7.61
130	180	89	77	52	46	१८६	एम12	10	342	20.5	145	8.32
140	190	98	८४	59	51	196	एम14	8	३७३	२६.१	२३०	9.56
१५०	200	98	८४	59	51	206	एम14	10	467	35.1	२३०	10.15
160	२१०	98	८४	59	51	२१६	एम14	10	467	37.4	२३०	11.23
170	225	98	८४	59	51	२३१	एम14	12	560	47.6	२३०	12.45
180	२३५	98	८४	59	51	२४१	एम14	12	560	50.4	२३०	१३.६८
