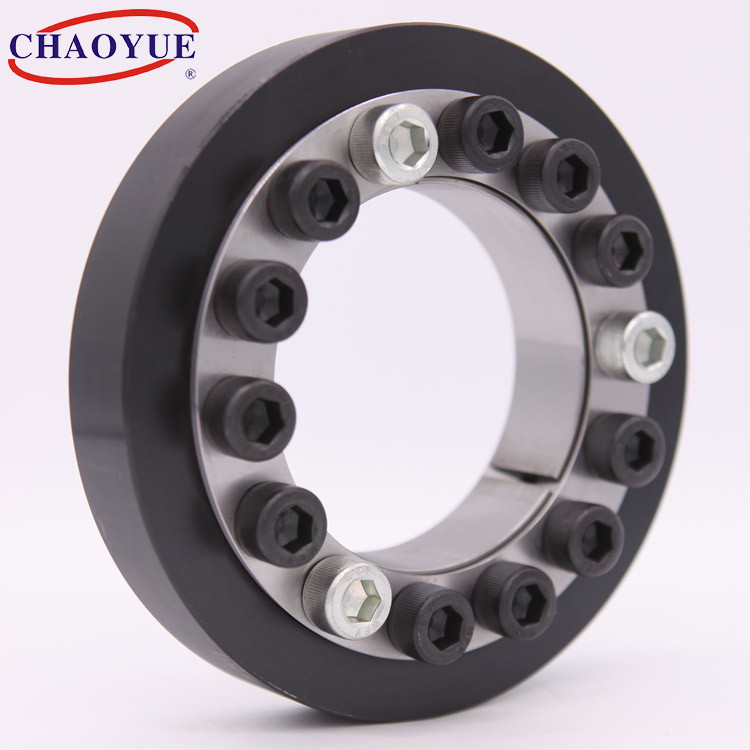

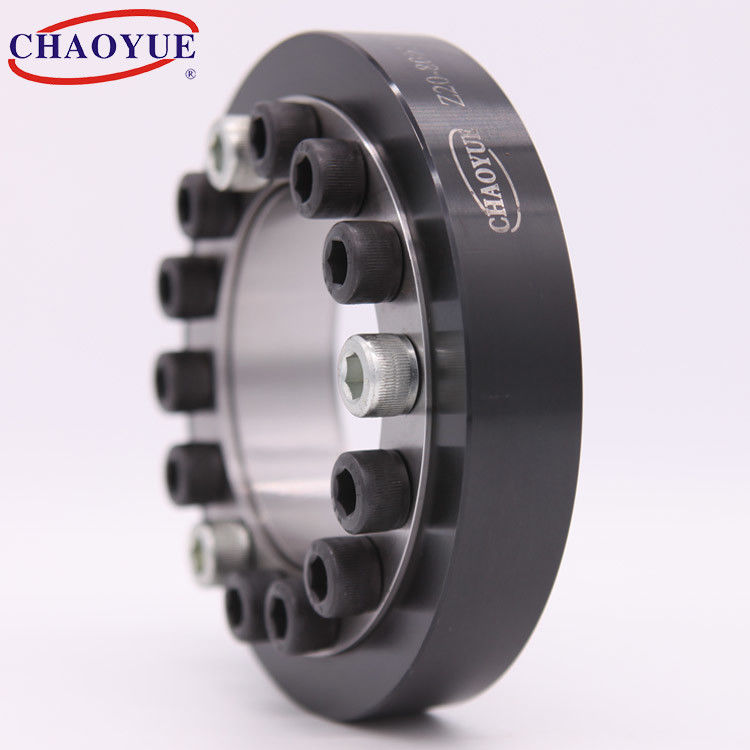

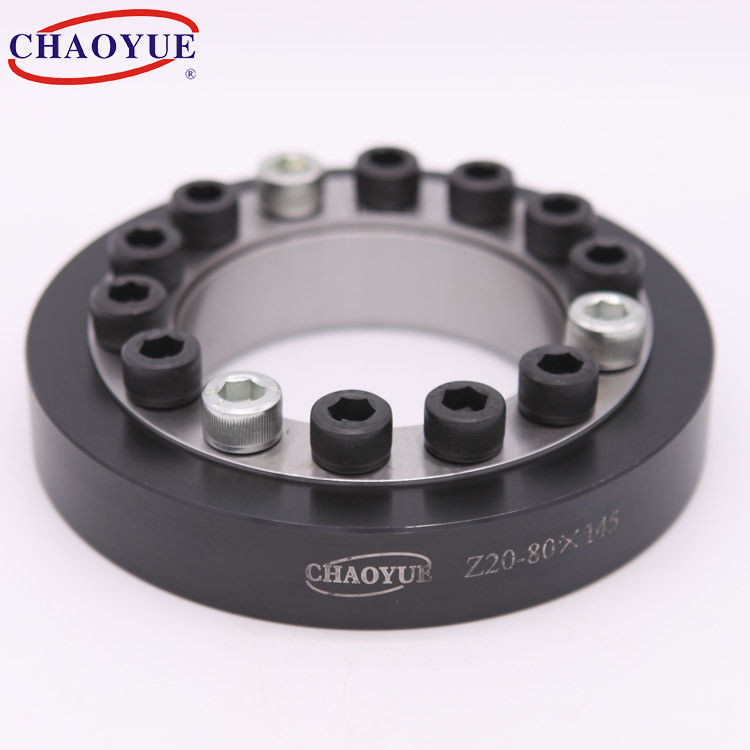

160mm Inner Diameter Sleeve Expansion Joint

160 मिमी आंतरिक व्यास आस्तीन विस्तार संयुक्त

उत्पाद विवरण:
उत्पत्ति के प्लेस:	शानक्सी, चीन
ब्रांड नाम:	CHAOYUE
मॉडल संख्या:	Z20
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा:	1 पीसी
मूल्य:	USD 10.00 - 105.00 / pc
पैकेजिंग विवरण:	कार्टन बॉक्स या लकड़ी का मामला उत्पादों के आकार पर निर्भर करता है
प्रसव के समय:	1 - 3 सप्ताह
भुगतान शर्तें:	टी / टी
आपूर्ति की क्षमता:	प्रति माह 500 पी.सी.

अब से संपर्क करें

विस्तार जानकारी
भीतरी व्यास:	25 - 160 मिमी	बाहरी व्यास:	60 - 260 मिमी
मोटाई:	20 - 38 मिमी	टोक़:	0.19 - 23 kN.m
पेंच:	एम 6 - एम 12	वजन:	0.37 - 9.2 किलो
प्रमुखता देना:	160 मिमी आंतरिक व्यास आस्तीन विस्तार संयुक्त , 260 मिमी बाहरी व्यास आस्तीन विस्तार संयुक्त , 160 मिमी आंतरिक व्यास चरमोत्कर्ष बिना चाबी झाड़ी

उत्पाद विवरण

Z20 मैकेनिकल कनेक्शन दस्ता क्लैंपिंग एलिमेंट लॉकिंग डिवाइस

बढ़ते उदाहरण

मौलिक आयाम [मिमी]						पेंच		चूहों से भरा हुआ		टाइटन बोल्ट का टॉर्क [एनएम]	वजन [किलोग्राम]
घ	डीडब्ल्यूई	घ	ली	ली₁	ली₂	घ₁	नहीं	टॉर्कः [केएन · एम]	अक्षीय ताकत [केएन]	टाइटन बोल्ट का टॉर्क [एनएम]	वजन [किलोग्राम]
25	१८	60	26	20	17	एम6	9	0.19	21	17	0.37
25	20	60	26	20	17	एम6	9	0.255	25	17	0.37
30	20	65	26	20	17	एम6	9	0.205	20	17	0.42
30	22	65	26	20	17	एम6	9	0.27	24	17	0.42
30	24	65	26	20	17	एम6	9	0.34	28	17	0.42
35	25	72	26	20	17	एम6	12	0.365	29	17	0.48
35	28	72	26	20	17	एम6	12	0.49	35	17	0.48
35	30	72	26	20	17	एम6	12	0.585	39	17	0.48
40	30	७८	26	20	17	एम6	15	0.555	37	17	0.54
40	32	७८	26	20	17	एम6	15	0.59	37	17	0.54
40	34	७८	26	20	17	एम6	15	0.71	42	17	0.54
40	35	७८	26	20	17	एम6	15	0.77	44	17	0.54
45	35	९२	32	24	20	एम8	12	0.96	55	41	0.92
45	36	९२	32	24	20	एम8	12	1.03	57	41	0.92
45	38	९२	32	24	20	एम8	12	1.2	63	41	0.92
50	38	98	32	24	20	एम8	12	1.01	53	41	1
50	40	98	32	24	20	एम8	12	1.16	58	41	1
50	42	98	32	24	20	एम8	12	1.32	63	41	1
55	42	105	32	24	20	एम8	14	1.33	63	41	१.१
55	45	105	32	24	20	एम8	14	1.59	70	41	१.१
55	48	105	32	24	20	एम8	14	1.88	७८	41	१.१
60	48	110	32	24	20	एम8	14	1.6	67	41	1.2
60	50	110	32	24	20	एम8	14	1.78	७१	41	1.2
60	52	110	32	24	20	एम8	14	1.89	73	41	1.2
70	55	१३८	38	28	24	एम10	14	2.93	106	83	२.३
70	58	१३८	38	28	24	एम10	14	3.37	116	83	२.३
70	60	१३८	38	28	24	एम10	14	3.69	123	83	२.३
80	62	145	38	28	24	एम10	14	3.14	१०१	83	२.४
80	65	145	38	28	24	एम10	14	3.57	110	83	२.४
80	६८	145	38	28	24	एम10	14	4.02	११८	83	२.४
80	70	145	38	28	24	एम10	14	4.35	१२४	83	२.४
90	70	160	38	28	24	एम10	16	4.09	117	83	2.8
90	75	160	38	28	24	एम10	16	4.89	130	83	2.8
90	७८	160	38	28	24	एम10	16	5.42	139	83	2.8
100	७८	180	45	33	26	एम12	14	5.98	१५३	145	3.8
100	80	180	45	33	26	एम12	14	6.37	१५९	145	3.8
100	82	180	45	33	26	एम12	14	6.49	१५८	145	3.8
100	85	180	45	33	26	एम12	14	7.16	168	145	3.8
110	85	190	45	33	26	एम12	14	6.18	145	145	4.1
110	88	190	45	33	26	एम12	14	6.8	१५४	145	4.1
110	90	190	45	33	26	एम12	14	7.24	160	145	4.1
110	95	190	45	33	26	एम12	14	8.38	176	145	4.1
१२०	95	205	45	33	26	एम12	16	8.25	१७३	145	4.7
१२०	100	205	45	33	26	एम12	16	9.45	१८९	145	4.7
१२०	105	205	45	33	26	एम12	16	10.74	204	145	4.7
140	110	२३०	50	38	34	एम12	22	12.86	२३३	145	7.4
140	115	२३०	50	38	34	एम12	22	14.44	२५१	145	7.4
140	१२०	२३०	50	38	34	एम12	22	१६.१४	२६९	145	7.4
160	125	260	50	38	34	एम12	26	17.13	२७४	145	9.2
160	130	260	50	38	34	एम12	26	18.99	२९२	145	9.2
160	१३५	260	50	38	34	एम12	26	20.94	३१०	145	9.2
160	140	260	50	38	34	एम12	26	23	328	145	9.2
