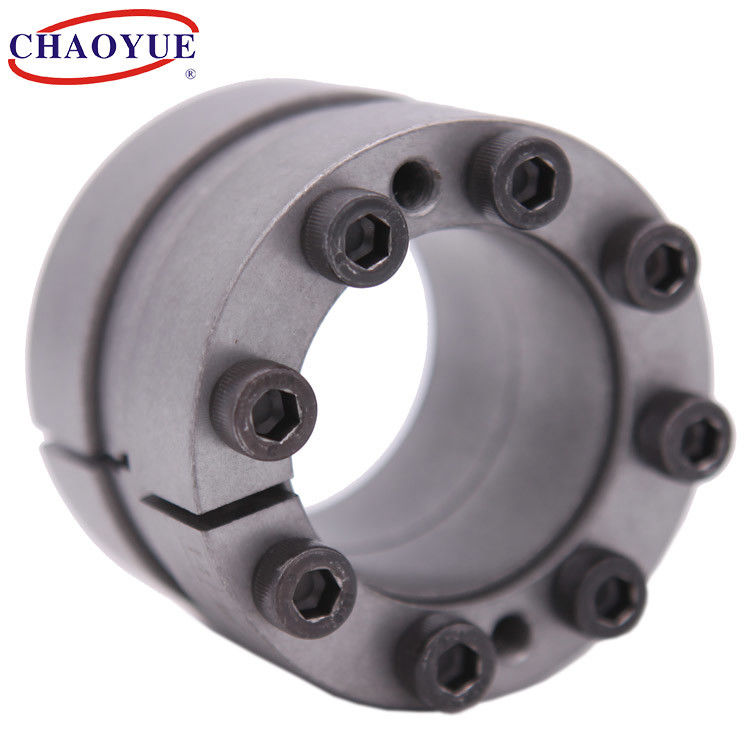

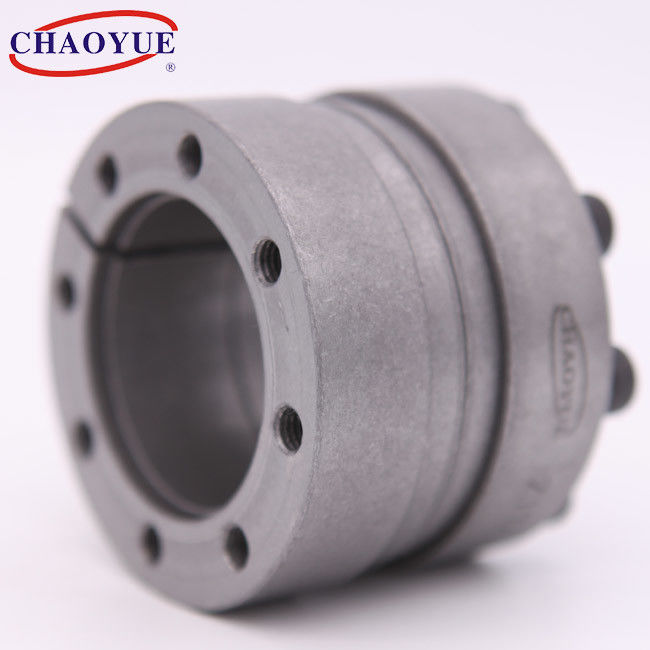

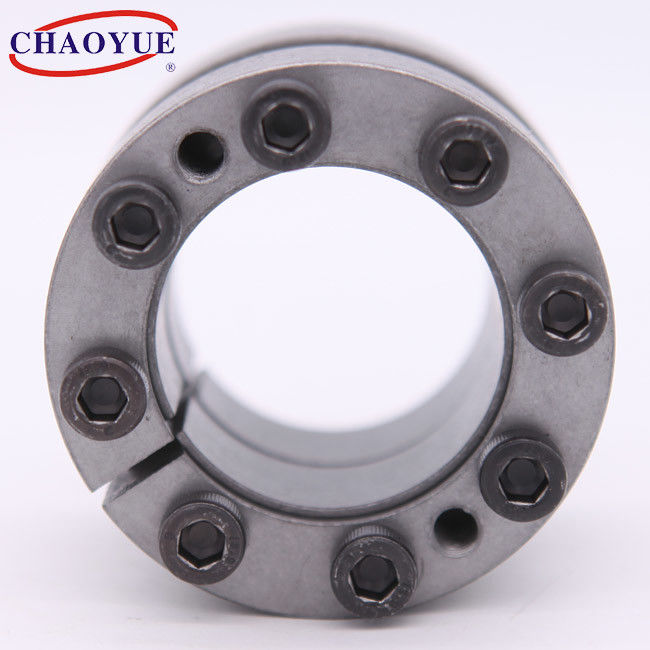

M10 बोल्ट दस्ता क्लैंपिंग तत्व

उत्पाद विवरण:
उत्पत्ति के प्लेस:	शानक्सी, चीन
ब्रांड नाम:	CHAOYUE
मॉडल संख्या:	Z17B
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा:	5 पीसी
मूल्य:	USD 60.00 - 2250.00 / pc
पैकेजिंग विवरण:	कार्टन बॉक्स या लकड़ी का मामला उत्पादों के आकार पर निर्भर करता है
प्रसव के समय:	1 - 3 सप्ताह
भुगतान शर्तें:	टी / टी
आपूर्ति की क्षमता:	प्रति माह 500 पी.सी.

अब से संपर्क करें

विस्तार जानकारी
भीतरी व्यास:	100 - 600 मिमी	बाहरी व्यास:	145 - 710 मिमी
मोटाई:	76 - 226 मिमी	Toruqe:	10.3 - 880 केएनएम
पेंच:	एम 10 - एम 20	वजन:	4.5 - 179.5 कि.ग्रा
प्रमुखता देना:	M10 बोल्ट दस्ता क्लैंपिंग तत्व , 180 मिमी OD दस्ता क्लैंपिंग तत्व , M10 बोल्ट आस्तीन प्रकार विस्तार संयुक्त

उत्पाद विवरण

Z17B हैवी लोड दस्ता पावर लॉक क्लैंपिंग एलिमेंट्स

बढ़ते उदाहरण

मौलिक आयाम [मिमी]						पेंच		चूहों से भरा हुआ		दस्ता पर दबाव [एन / मिमी²]	हब पर दबाव [एन / मिमी²]	टाइटन बोल्ट का टॉर्क [एनएम]	वजन [किलोग्राम]
घ	घ	ली	ली₁	ली₂	ली₃	घ₁	नहीं	टॉर्कः [केएन · एम]	अक्षीय ताकत [केएन]	दस्ता पर दबाव [एन / मिमी²]	हब पर दबाव [एन / मिमी²]	टाइटन बोल्ट का टॉर्क [एनएम]	वजन [किलोग्राम]
100	145	८६	76	28	66	एम10	8	10.3	206	83	67	83	4.5
110	१५५	८६	76	28	66	एम10	9	12.7	232	85	७१	83	4.9
१२०	165	८६	76	28	66	एम10	10	15.5	२५८	८६	७४	83	5.3
130	180	९६	८६	33	76	एम10	12	20.1	३१०	83	69	83	7.3
140	190	९६	८६	33	76	एम10	12	२१.६	३१०	77	65	83	7.8
१५०	200	९६	८६	33	76	एम10	14	२७	361	८४	73	83	8.2
160	२१०	९६	८६	33	76	एम10	15	31	387	८४	७४	83	8.7
170	225	110	98	38	८६	एम12	12	३८.३	451	82	70	145	11.6
180	२३५	110	98	38	८६	एम12	14	47.3	526	90	७८	145	12.2
190	२५०	१२६	114	46	102	एम12	16	57	601	82	69	145	16.7
200	260	१२६	114	46	102	एम12	१८	६७.६	676	88	75	145	१७.४
२२०	२८५	136	122	50	110	एम14	16	90.7	825	90	77	२३०	22.3
240	305	136	122	50	110	एम14	16	99	825	83	72	२३०	२४.१
260	325	136	122	50	110	एम14	१८	120.6	928	८६	76	२३०	25.8
280	355	१६२	१४६	60	130	एम16	१८	१८०.५	१२८९	94	80	355	38.2
300	375	१६२	१४६	60	130	एम16	20	215	१४३३	९७	८४	355	40.6
320	405	१८८	170	72	१५४	एम18	20	२७६	१७२४	९३	७८	485	58.6
340	425	१८८	170	72	१५४	एम18	20	२९३	१७२४	87	75	485	61.8
360	455	२१६	198	८४	178	एम18	24	३७२	2069	८६	72	485	85
380	475	२१६	198	८४	178	एम18	24	393	2069	८१	69	485	89.2
400	495	२१६	198	८४	178	एम18	24	414	2069	77	66	485	93.4
420	515	२१६	198	८४	178	एम18	28	507	२४१३	८६	७४	485	97.5
440	545	२४६	226	९६	202	एम20	24	517	२३४८	70	59	690	128.9
460	565	२४६	226	९६	202	एम20	24	540	२३४८	67	57	690	१३४.१
480	585	२४६	226	९६	202	एम20	24	564	२३४८	64	55	690	139.3
500	605	२४६	226	९६	202	एम20	28	685	२७४०	72	63	690	१४४.५
520	630	२४६	226	९६	202	एम20	28	712	२७४०	69	60	690	१५७.६
540	650	२४६	226	९६	202	एम20	28	740	२७४०	67	58	690	१६३.१
560	670	२४६	226	९६	202	एम20	30	822	२९३५	69	60	690	168.6
580	670	२४६	226	९६	202	एम20	30	851	२९३५	66	59	690	१७४
600	710	२४६	226	९६	202	एम20	30	880	२९३५	64	57	690	१७९.५
